Opis produktu
Właściwości i zastosowanie:

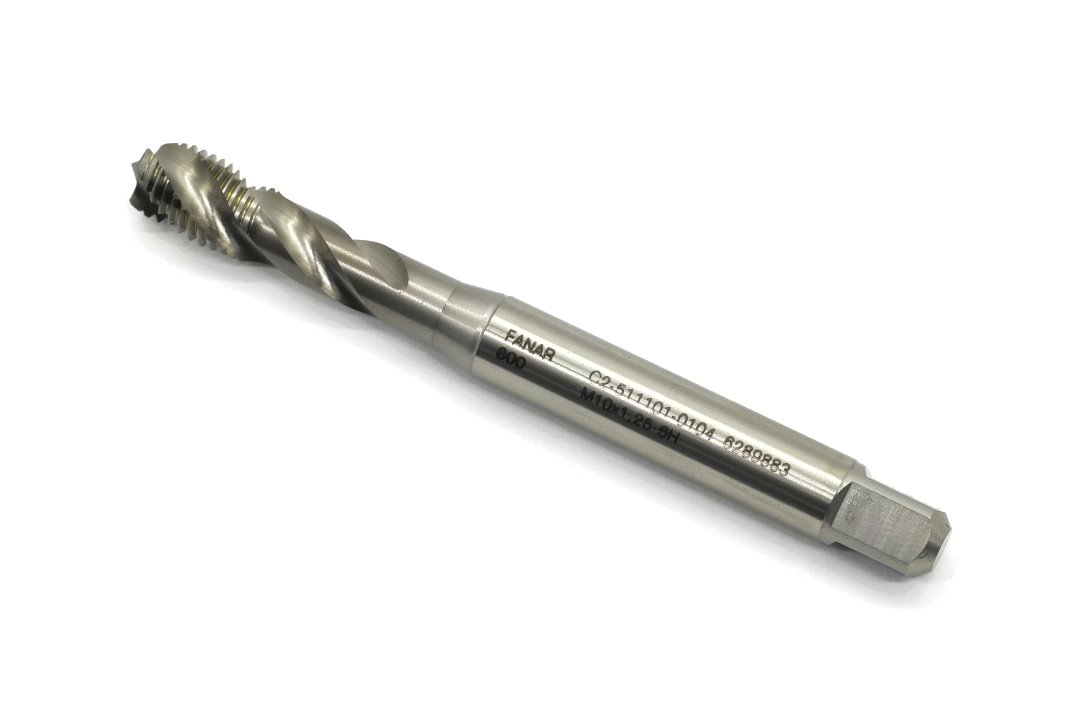

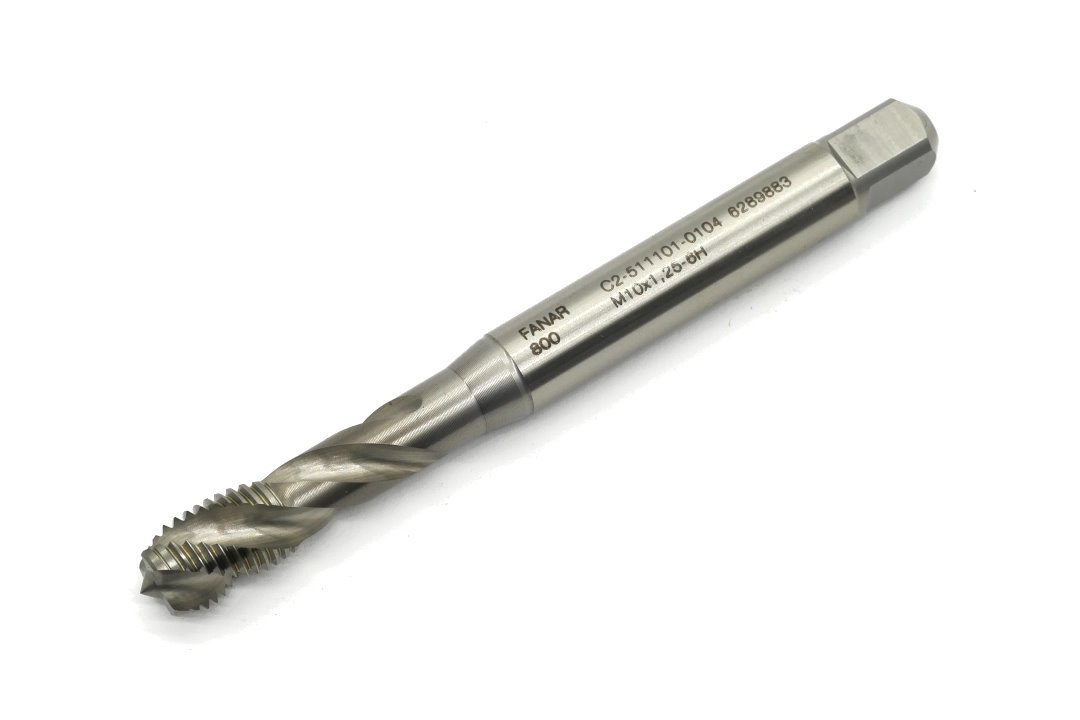

- Gwintownik maszynowy FANAR M10x1,25 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M10x1,25 o skoku 1,25 mm.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada prawe rowki wiórowe śrubowe R40 o kącie pochylenia około 40°, zapewniające skuteczne odprowadzanie wiórów w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia gwintowanie otworów o ograniczonej głębokości.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 371-C.
- Wysokowydajne wykonanie z serii 800, przeznaczone m.in. do obróbki stali konstrukcyjnych i niskostopowych.
Obrabiane materiały:
- stale konstrukcyjne węglowe i niskostopowe
- staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M10x1,25 |
| P | 1,25 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe prawe R40 |
| l1 | 100 mm |
| l2 | 15 mm |
| l3 | 39 mm |
| ⌀d2 | 10 mm |
| a | 8 mm |
| Otwór pod gwint | 8,8 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Model | 800 |
| Kod produktu | C2-511101-0104 |
