Opis produktu
Właściwości i zastosowanie:

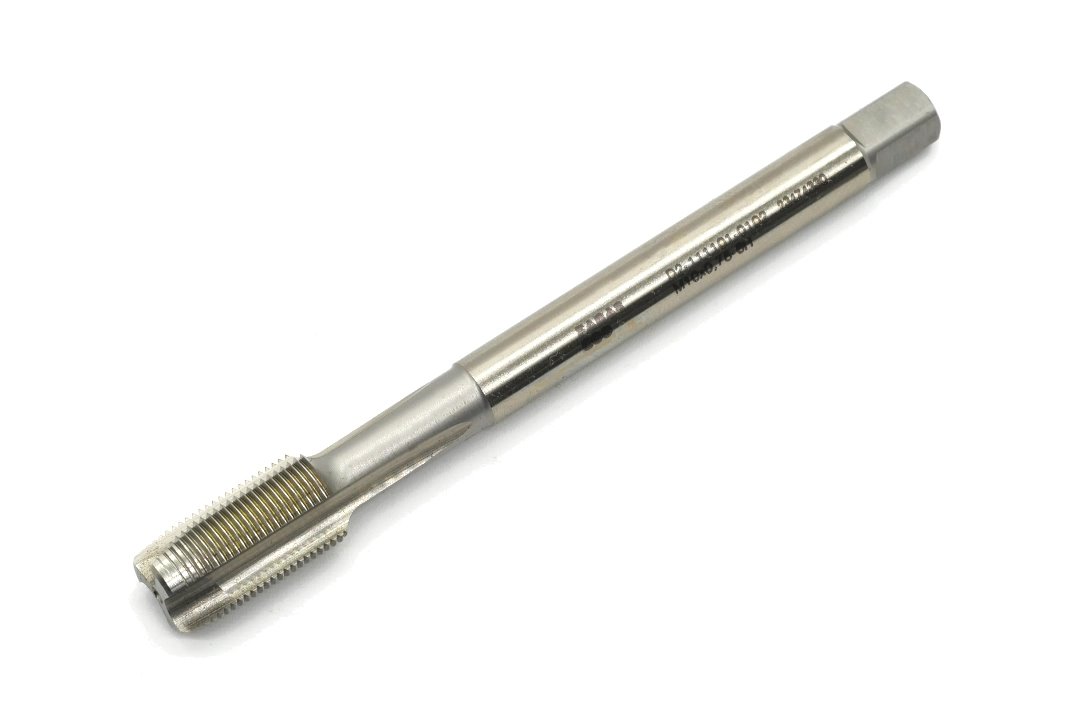

- Gwintownik maszynowy FANAR M12x1 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M12x1 o skoku 1 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe oraz geometrię ułatwiającą odprowadzanie wiórów w kierunku posuwu.
- Nakrój typu B / 4P przeznaczony do wydajnego gwintowania otworów przelotowych.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-B.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale węglowe i konstrukcyjne
- stale niskostopowe
- stale nierdzewne
- stopy aluminium
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M12x1 |
| P | 1 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | B / 4P |
| Rowki wiórowe | proste |
| l1 | 100 mm |
| l2 | 20 mm |
| ⌀d2 | 9 mm |
| a | 7 mm |
| Otwór pod gwint | 11,0 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-B |
| Typ otworu | przelotowy |
| Model | 800 |
| Kod produktu | D2-111101-0123 |
