Opis produktu
Właściwości i zastosowanie:

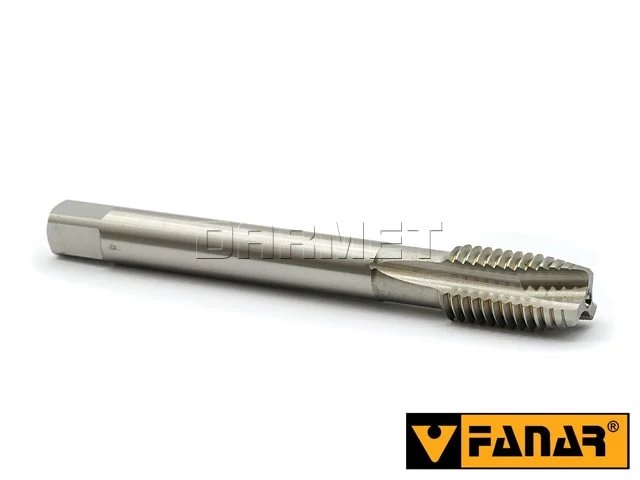

- Gwintownik maszynowy FANAR M12x1,25 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M12x1,25 o skoku 1,25 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach nieprzelotowych.
- Posiada śrubowe rowki wiórowe R40, które skutecznie odprowadzają wióry w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P pozwala na gwintowanie blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-C.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale automatowe
- stale niskostopowe o wytrzymałości do ok. 800 N/mm²
- staliwa o dobrej skrawalności
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M12x1,25 |
| P | 1,25 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe R40 |
| l1 | 100 mm |
| l2 R40 | 15 mm |
| ⌀d2 | 9 mm |
| a | 7 mm |
| Otwór pod gwint | 10,8 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-C |
| Typ otworu | nieprzelotowy |
| Model | 800 |
| Kod produktu | D2-511101-0124 |
