Opis produktu
Właściwości i zastosowanie:

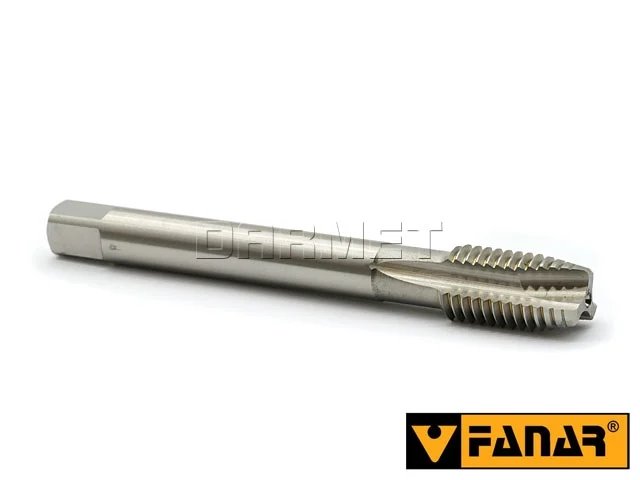

- Gwintownik maszynowy FANAR M14x1,5 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M14x1,5 o skoku 1,5 mm.
- Specjalne wykonanie INOX o geometrii i mikrogeometrii zoptymalizowanej do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe oraz nakrój typu B/4P, ułatwiający odprowadzanie wiórów przed narzędzie.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką stabilność ostrzy i odporność na zużycie.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-B.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
- stale wysokostopowe o wytrzymałości do ok. 1000 N/mm²
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M14x1,5 |
| P | 1,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | B/4P |
| Rowki wiórowe | proste |
| l1 | 100 mm |
| l2 | 20 mm |
| ⌀d2 | 11 mm |
| a | 9 mm |
| Otwór pod gwint | 12,5 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-B |
| Typ otworu | przelotowy |
| Wykonanie | INOX |
| Kod produktu | D2-111801-0145 |
