Opis produktu
Właściwości i zastosowanie:

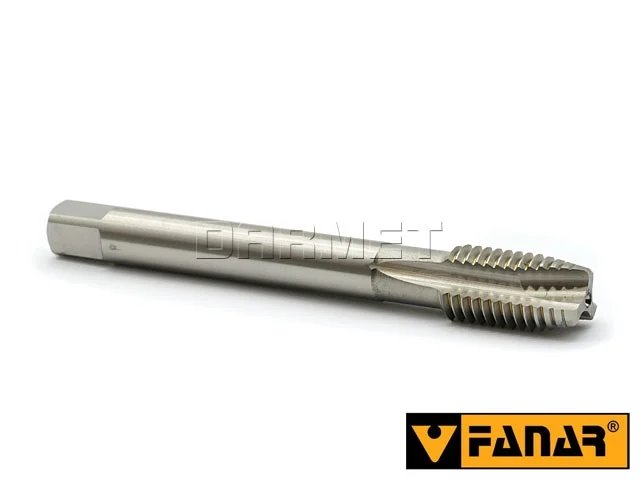

- Gwintownik maszynowy FANAR M14x1,5 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M14x1,5 o skoku 1,5 mm.
- Specjalne wykonanie INOX przeznaczone do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada śrubowe rowki wiórowe R40, odprowadzające wióry w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintu blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-C.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
- stale wysokostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M14x1,5 |
| P | 1,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe R40 |
| l1 | 100 mm |
| l2 R40 | 15 mm |
| ⌀d2 | 11 mm |
| a | 9 mm |
| Otwór pod gwint | 12,5 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-C |
| Typ otworu | nieprzelotowy |
| Wykonanie | INOX |
| Kod produktu | D2-511801-0145 |
