Opis produktu
Właściwości i zastosowanie:

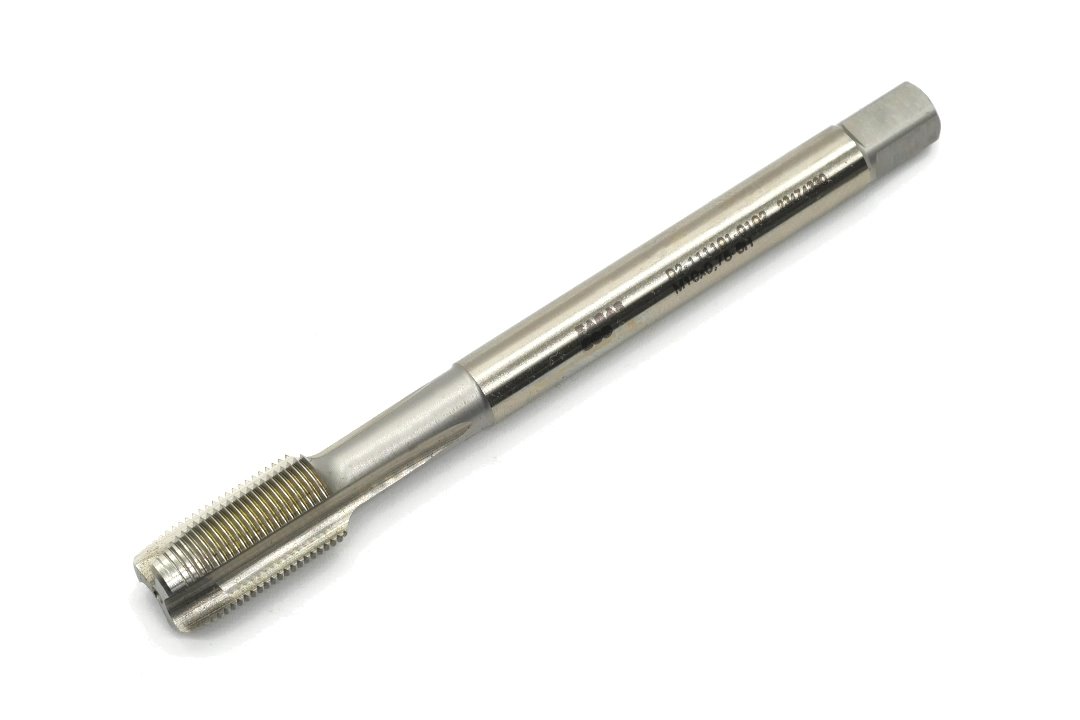

- Gwintownik maszynowy FANAR M16x1,5 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M16x1,5 o skoku 1,5 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe ze skośną powierzchnią natarcia, umożliwiającą kierowanie wiórów przed narzędzie.
- Nakrój typu B / 4-5P przeznaczony do wydajnego gwintowania otworów przelotowych.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-B.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale niskostopowe i staliwa do ok. 800 N/mm²
- stale automatowe
- żeliwo sferoidalne i ciągliwe
- stopy miedzi i aluminium o dobrej skrawalności
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M16x1,5 |
| P | 1,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | B / 4-5P |
| Rowki wiórowe | proste, ze skośną powierzchnią natarcia |
| l1 | 100 mm |
| l2 | 20 mm |
| ⌀d2 | 12 mm |
| a | 9 mm |
| Otwór pod gwint | 14,5 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-B |
| Typ otworu | przelotowy |
| Model | 800 |
| Kod produktu | D2-111101-0165 |
