Opis produktu
Właściwości i zastosowanie:

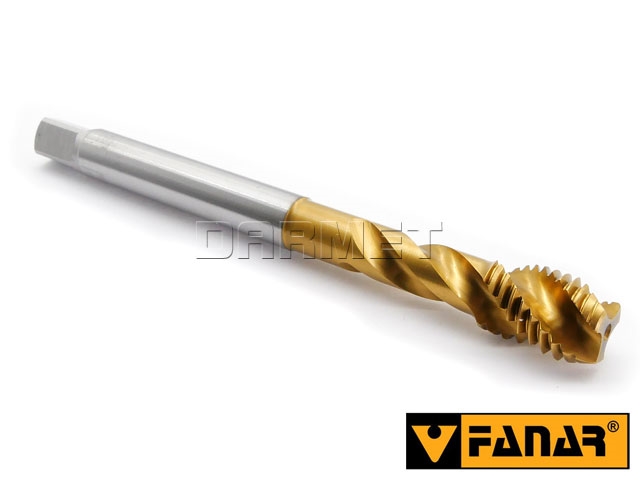

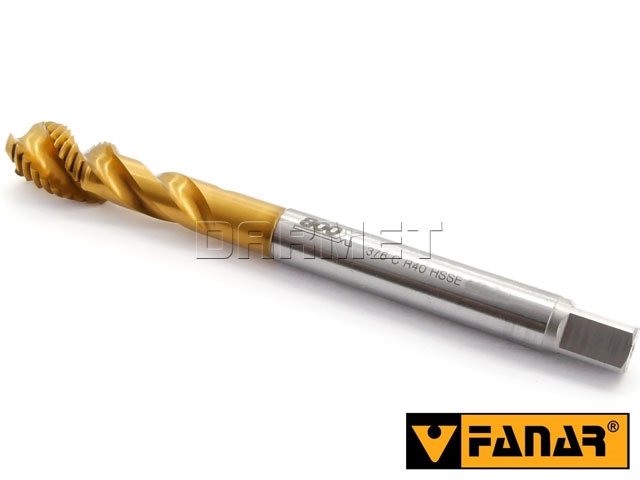

- Wysokowydajny gwintownik masyznowy M18 o wszechstronnym zastosowaniu.
- Wykorzystywany przy pracy w: stali, stali nierdzewnej, żeliwie, metalach nieżelaznych.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E (stal szybkotnąca kobaltowa).
- Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: nieprzelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój:C / 2-3P.
- Rozbieżne rowki spiralne R40.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | D2-513X01-0180 |
| d1 | M18 |
| P | 2,50 mm |
| l1 | 125 mm |
| l2 | 32 mm |
| l2R40 | 25 mm |
| l3 | - |
| d2 | 14,0 mm |
| chwyt (a): kwadrat | 11,0 mm |
| otwór pod gwint | 15,50 mm |
| nakrój | C / 2-3P |
| tolerancja | ISO2 (6H) |
| typ | nieprzelotowy |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
