Opis produktu
Właściwości i zastosowanie:

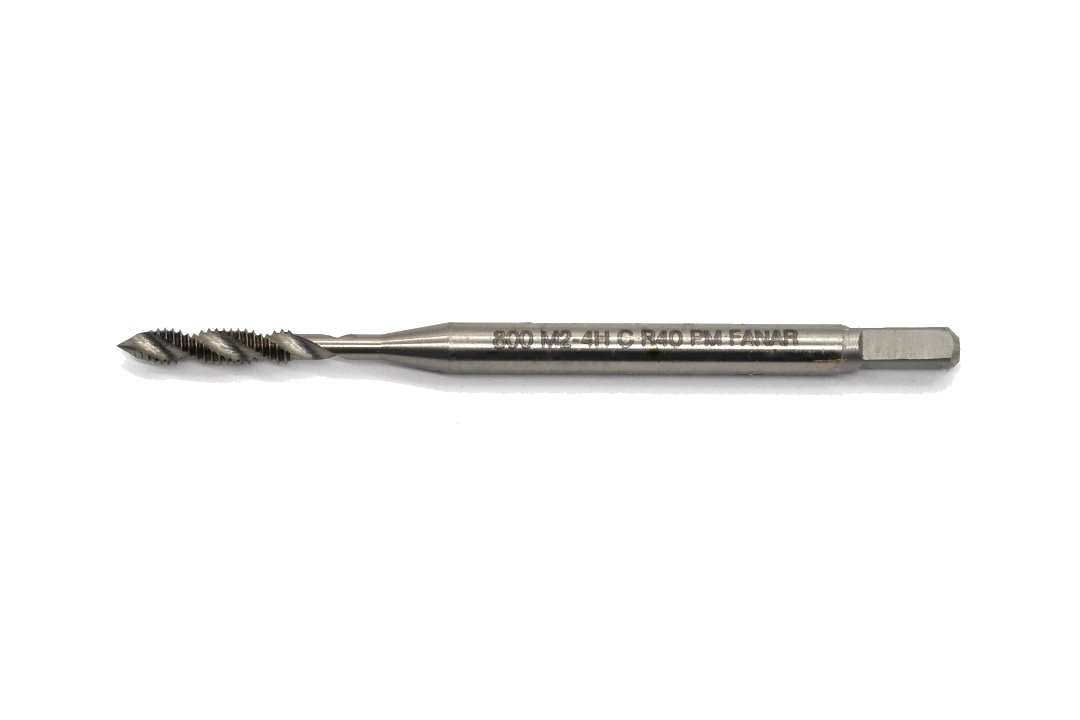

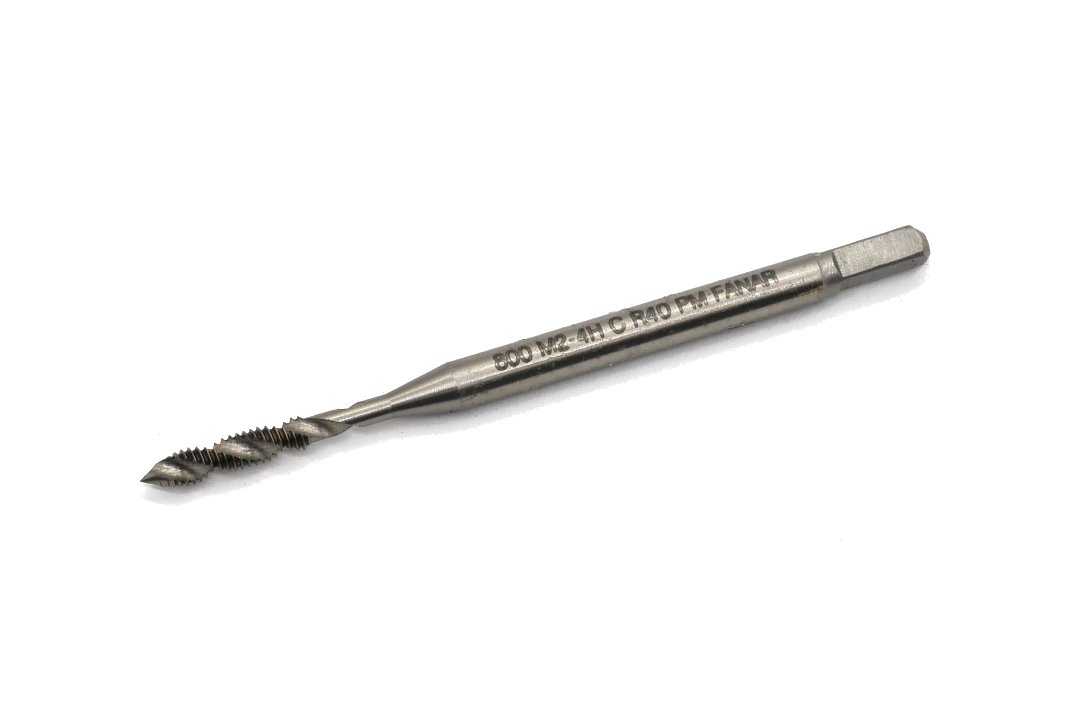

- Gwintownik maszynowy FANAR M2 do wykonywania zwykłych gwintów metrycznych.
- Gwint M2 o skoku 0,4 mm.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada prawe rowki wiórowe śrubowe R40 o kącie pochylenia około 40°, ułatwiające odprowadzanie wiórów w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintów blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO1 (4H).
- Wykonanie zgodne z normą DIN 371-C.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale niskostopowe
- staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M2 |
| P | 0,4 mm |
| Tolerancja średnicy podziałowej | ISO1 (4H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe prawe R40 |
| l1 | 45 mm |
| l2 R40 | 10 mm |
| l3 | 13 mm |
| ⌀d2 | 2,8 mm |
| a | 2,1 mm |
| Otwór pod gwint | 1,6 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Model | 800 |
| Kod produktu | C4-511102-0020 |
