Opis produktu
Właściwości i zastosowanie:

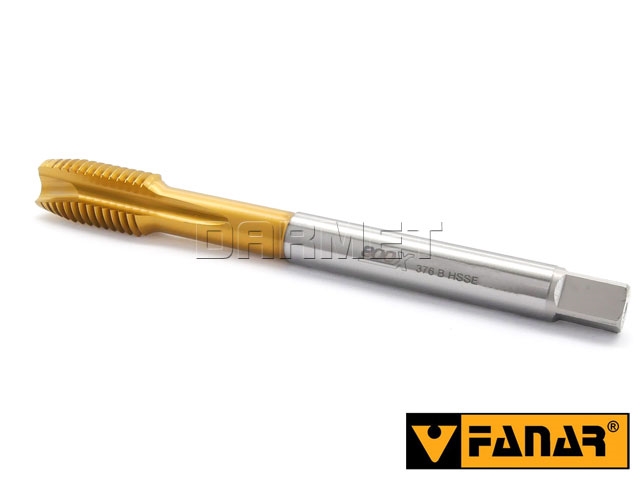

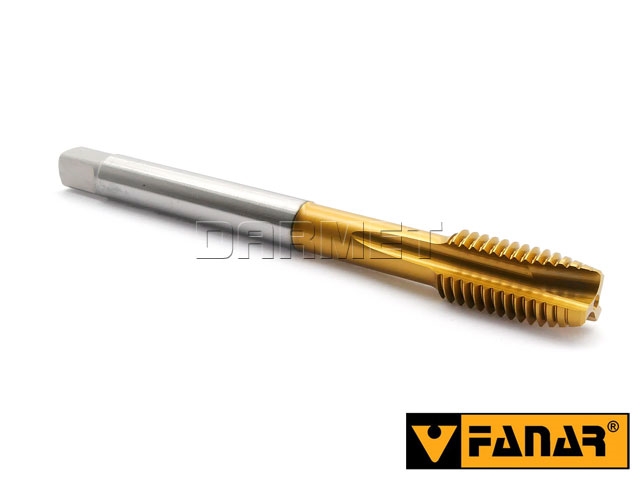

- Wysokowydajny gwintownik maszynowy M4 o wszechstronnym zastosowaniu.
- Wykorzystywany przy pracy w: stali, stali nierdzewnej, żeliwie, metalach nieżelaznych.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E (stal szybkotnąca kobaltowa).
- Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: przelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój: B / 4-5P.
- Gwintowniki maszynowe można stosować w:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | D2-113X01-0040 |
| d1 | M4 |
| P | 0,70 mm |
| l1 | 63 mm |
| l2 | 12 mm |
| l2r40 | 8 mm |
| l3 | - |
| d2 | 2,8 mm |
| chwyt (a): kwadrat | 2,1 mm |
| otwór pod gwint | 3,30 mm |
| nakrój | B / 4-5P |
| tolerancja | ISO2 (6H) |
| typ | przelotowy |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
