Opis produktu
Właściwości i zastosowanie:

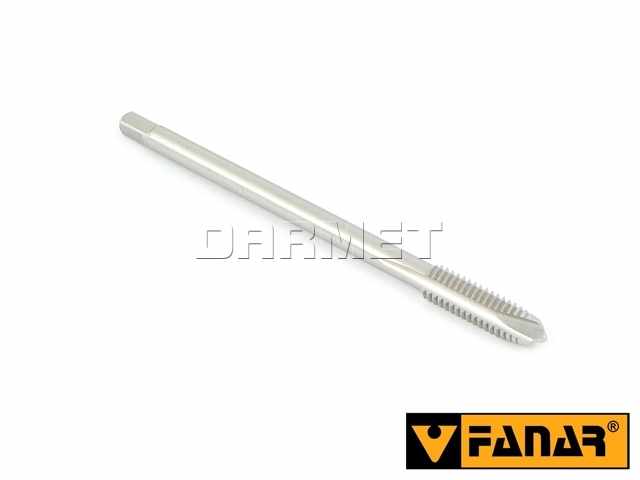

- Wysokowydajny gwintownik maszynowy z gwintem metrycznym M4.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC)
- Typ otworu: uniwersalny.
- Tolerancja: ISO-2 6H.
- Nakrój: prosty z długością nakroju 2 zwojów i kątem 15° (C / 2-3 P).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | 4 |
| P | 0,7 |
| l1 | 63 mm |
| l2 | 13 mm |
| d2 | 2,8 mm |
| chwyt (a): kwadrat | 2,1 mm |
| otwór pod gwint | 3,3 mm |
| waga | 0,1 kg |
| kod produktu | D2-121101-0040 |
Sprawdź naszą aplikację do gwintów metrycznych.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
