Opis produktu
Właściwości i zastosowanie:

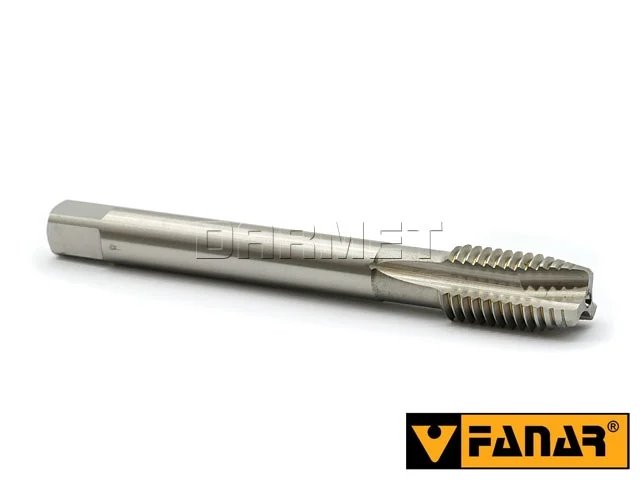

- Gwintownik maszynowy FANAR M5 do wykonywania zwykłych gwintów metrycznych.
- Gwint M5 o skoku 0,8 mm.
- Specjalne wykonanie INOX przeznaczone do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada śrubowe rowki wiórowe R40, odprowadzające wióry w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintu blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 376-C.
- Gwintownik posiada zmniejszoną średnicę chwytu, charakterystyczną dla wykonania DIN 376.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
- stale wysokostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M5 |
| P | 0,8 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe R40 |
| l1 | 70 mm |
| l2 R40 | 8 mm |
| ⌀d2 | 3,5 mm |
| a | 2,7 mm |
| Otwór pod gwint | 4,2 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 376-C |
| Typ otworu | nieprzelotowy |
| Wykonanie | INOX |
| Kod produktu | D2-511801-0050 |
