Opis produktu
Właściwości i zastosowanie:

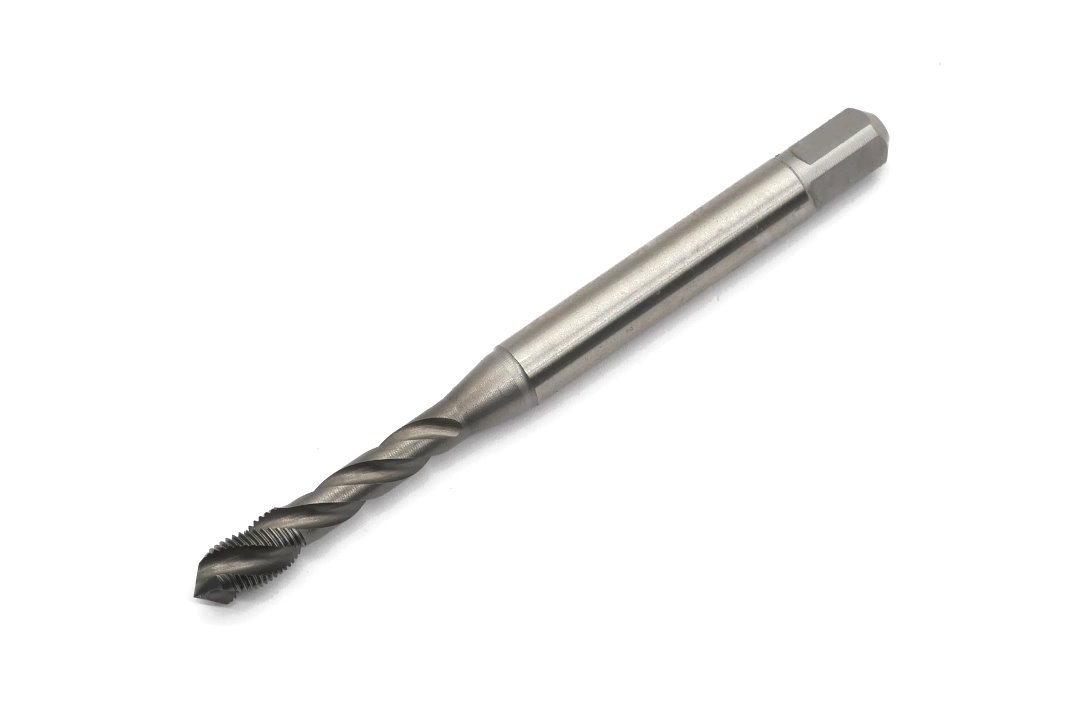

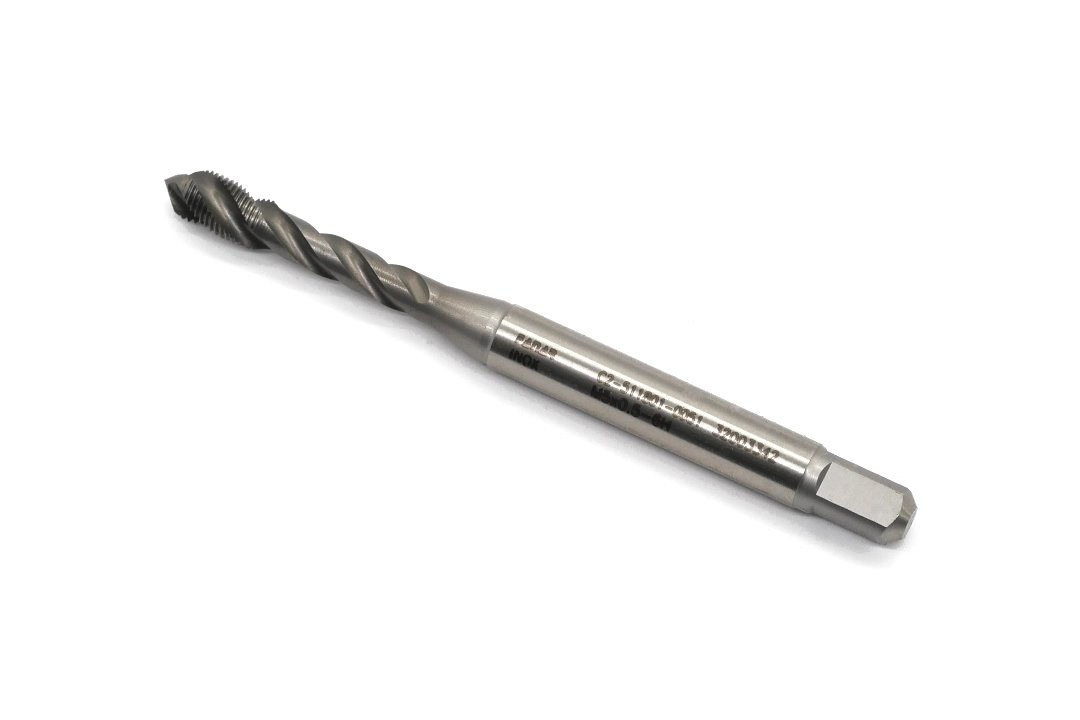

- Gwintownik maszynowy FANAR M5x0,5 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M5x0,5 o skoku 0,5 mm.
- Specjalne wykonanie INOX o geometrii i mikrogeometrii przeznaczonej do obróbki stali nierdzewnych i kwasoodpornych.
- Przeznaczony do wykonywania gwintów w otworach nieprzelotowych.
- Posiada prawe rowki wiórowe śrubowe R40 o kącie pochylenia około 40°, zapewniające skuteczne odprowadzanie wiórów w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintów blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką stabilność ostrzy i odporność na zużycie.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 371-C.
Obrabiane materiały:
- stale nierdzewne
- stale kwasoodporne
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M5x0,5 |
| P | 0,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe prawe R40 |
| l1 | 70 mm |
| l2 R40 | 8 mm |
| l3 | 25 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 4,5 mm |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Wykonanie | INOX |
| Kod produktu | C2-511801-0051 |
