Opis produktu
Właściwości i zastosowanie:

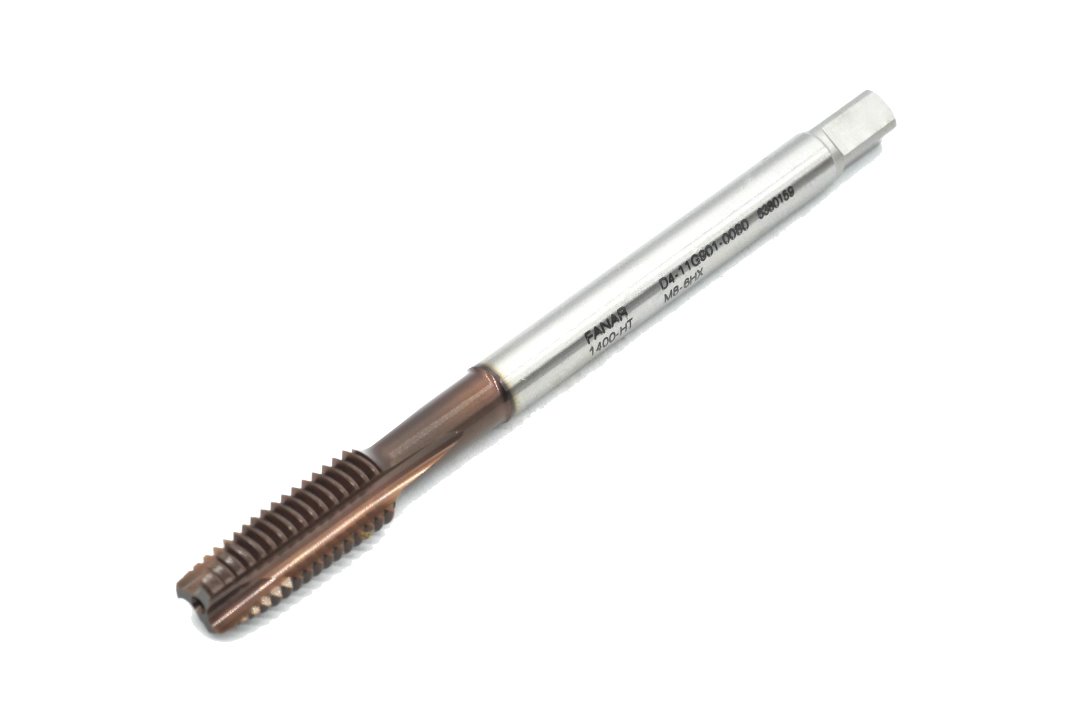

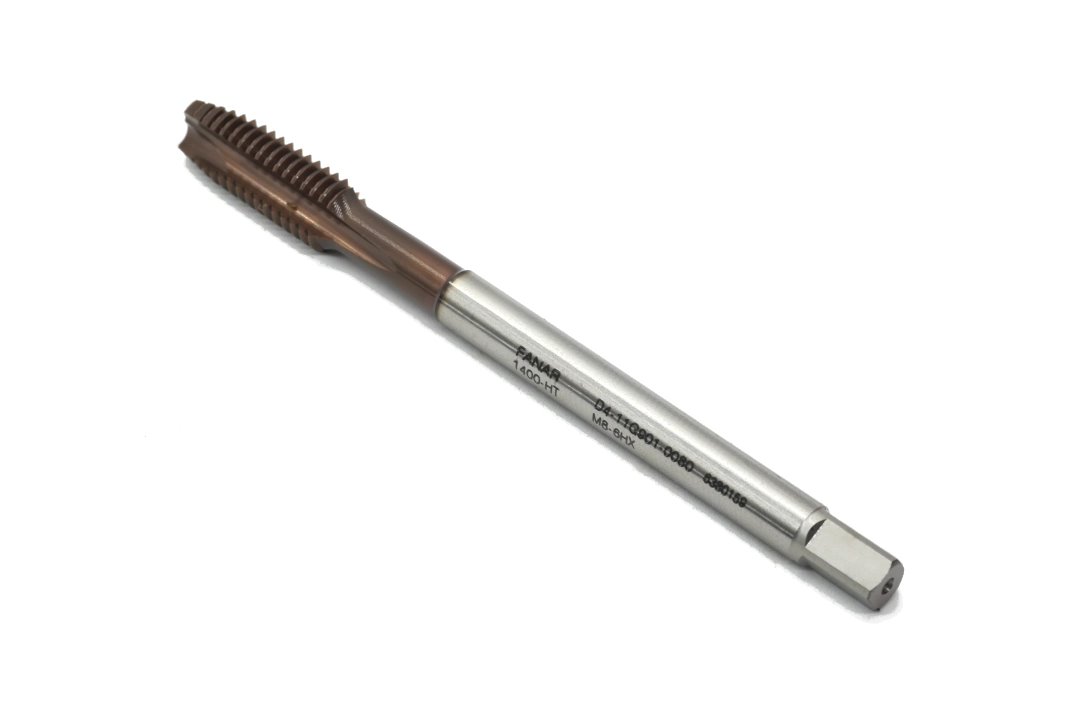

- Gwintownik maszynowy FANAR M8 z wysokowydajnej serii 1400-HT.
- Przeznaczony do wykonywania zwykłych gwintów metrycznych M8x1,25.
- Seria 1400-HT została zaprojektowana do wydajnej obróbki materiałów twardych i ścierających.
- Przeznaczony m.in. do stali o wytrzymałości Rm 1200-1400 N/mm², żeliwa oraz aluminium o wysokiej zawartości krzemu.
- Posiada proste rowki wiórowe i nakrój typu B / 4-5P, przeznaczony do wykonywania gwintów w otworach przelotowych.
- Wzmocniona geometria ostrzy zwiększa odporność narzędzia podczas odcinania wióra.
- Wykonany ze stali szybkotnącej proszkowej HSSE-PM, charakteryzującej się wysoką odpornością na zużycie.
- Pokryty wysokowydajną powłoką TS, zwiększającą odporność na zużycie i pękanie.
- Tolerancja wykonywanego gwintu 6HX.
- Wykonanie zgodne z normą DIN 376-B.
Obrabiane materiały:
- stale o wytrzymałości Rm 1200-1400 N/mm²
- żeliwo
- aluminium o wysokiej zawartości krzemu
- materiały twarde i silnie ścierające
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M8 |
| P | 1,25 mm |
| Tolerancja średnicy podziałowej | 6HX |
| Nakrój | B / 4-5P |
| Rowki wiórowe | proste |
| l1 | 90 mm |
| l2 | 20 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 6,8 mm |
| Materiał | HSSE-PM |
| Powłoka | TS |
| Norma | DIN 376-B |
| Typ otworu | przelotowy |
| Seria | 1400-HT |
| Kod produktu | D4-11G901-0080 |
