Opis produktu
Właściwości i zastosowanie:

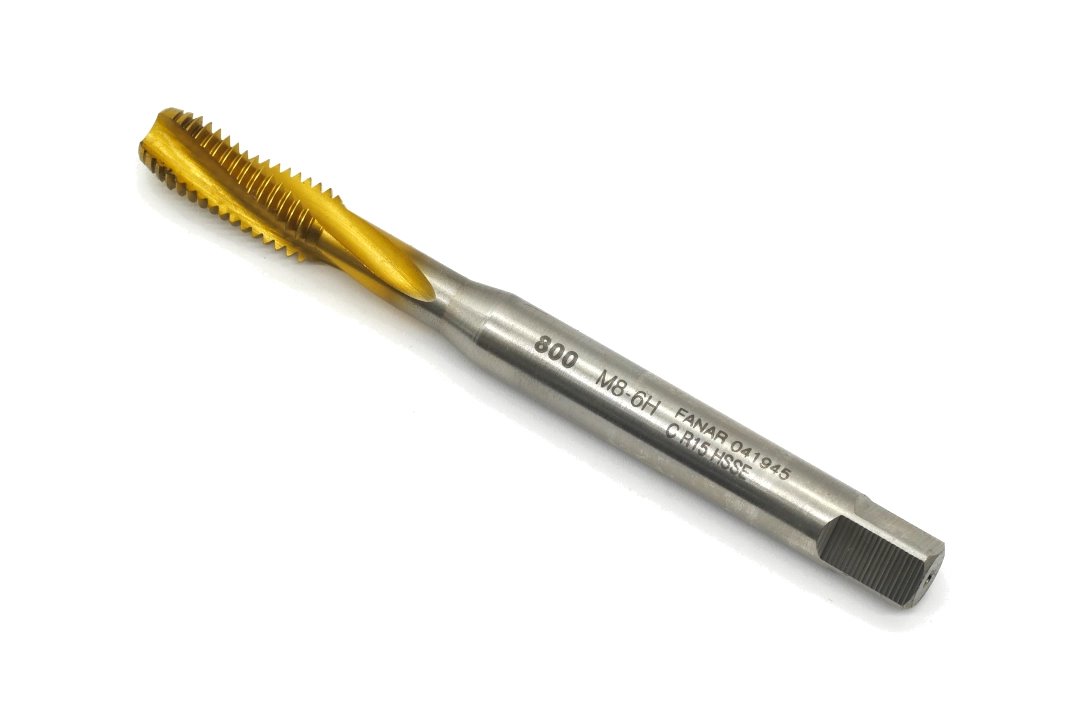

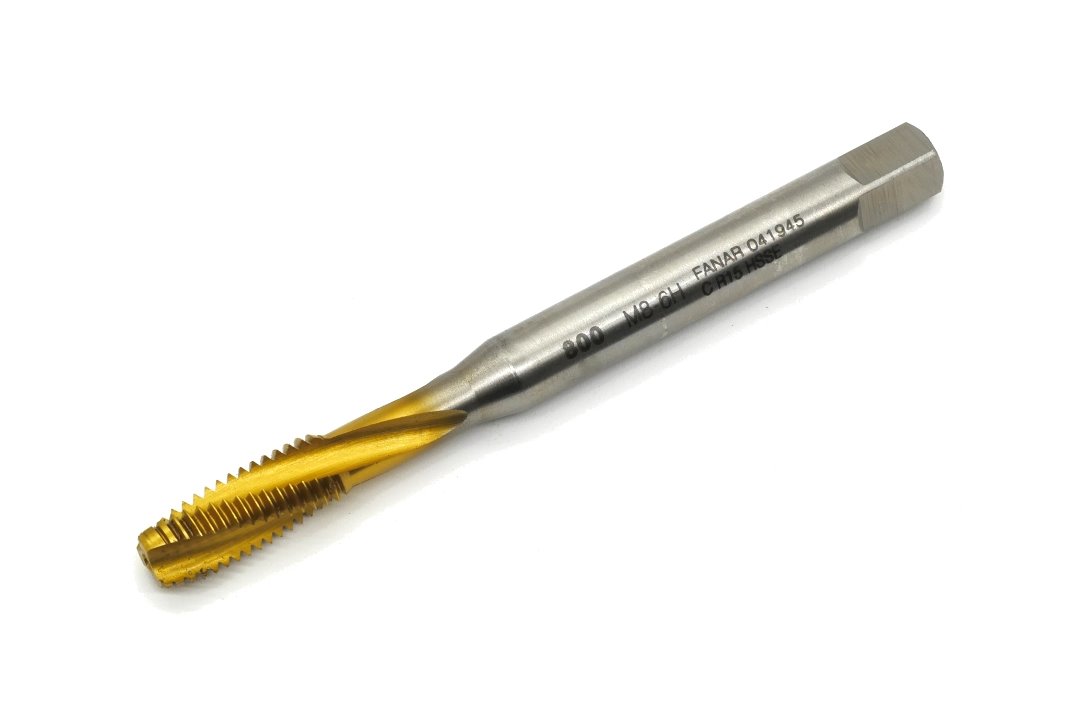

- Gwintownik maszynowy FANAR M8 do wykonywania zwykłych gwintów metrycznych.
- Gwint M8 o skoku 1,25 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach nieprzelotowych.
- Posiada prawe rowki wiórowe śrubowe R15 o kącie pochylenia około 15°, ułatwiające odprowadzanie wiórów w kierunku chwytu narzędzia.
- Nakrój typu C / 2-3P umożliwia gwintowanie otworów o ograniczonej głębokości.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Powłoka TN2 zwiększa odporność powierzchni roboczej na zużycie i ogranicza tarcie podczas obróbki.
- Tolerancja wykonywanego gwintu 6H.
- Wykonanie zgodne z normą DIN 371-C.
- Seria 800 przeznaczona do obróbki m.in. stali konstrukcyjnych węglowych, automatowych i niskostopowych.
Obrabiane materiały:
- stale konstrukcyjne węglowe
- stale automatowe
- stale niskostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M8 |
| P | 1,25 mm |
| Tolerancja średnicy podziałowej | 6H |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe prawe R15 |
| l1 | 90 mm |
| l2 | 20 mm |
| l3 | 35 mm |
| ⌀d2 | 8 mm |
| a | 6,2 mm |
| Otwór pod gwint | 6,8 mm |
| Materiał | HSSE |
| Powłoka | TN2 |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Kod produktu | C2-503101-0080 |
