Opis produktu
Właściwości i zastosowanie:

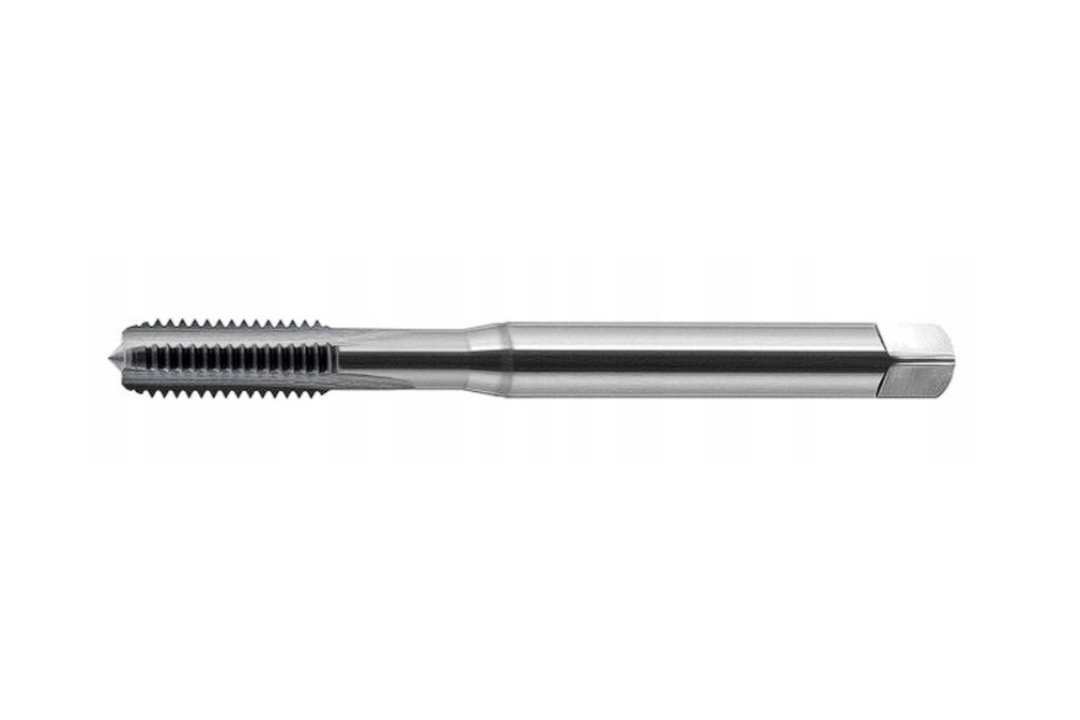

- Gwintownik maszynowy FANAR M8x0,5 do wykonywania gwintów metrycznych drobnozwojnych.
- Gwint M8x0,5 o skoku 0,5 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe z łamaczem wióra, ułatwiającym odprowadzanie wiórów w kierunku posuwu.
- Nakrój typu B o długości 4-5P.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i temperaturę powstającą podczas skrawania.
- Tolerancja wykonywanego gwintu 6H.
- Wykonanie zgodne z normą DIN 371.
- Wersja 800 przeznaczona do obróbki szerokiej grupy materiałów, w tym stali i staliwa o wytrzymałości do około 800 N/mm².
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale niskostopowe i staliwa do ok. 800 N/mm²
- stale automatowe
- żeliwo sferoidalne i ciągliwe
- mosiądz długowiórowy
- niestopowe i niskostopowe stopy miedzi
- stopy aluminium o zawartości Si < 5%
- tworzywa termoplastyczne
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M8x0,5 |
| P | 0,5 mm |
| Tolerancja średnicy podziałowej | 6H |
| Nakrój | B / 4-5P |
| Rodzaj rowków | proste, z łamaczem wióra |
| l1 | 56 mm |
| l2 | 14 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 7,5 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 371 |
| Typ otworu | przelotowy |
| Kod produktu | C2-111101-0081 |
