Opis produktu
Właściwości i zastosowanie:

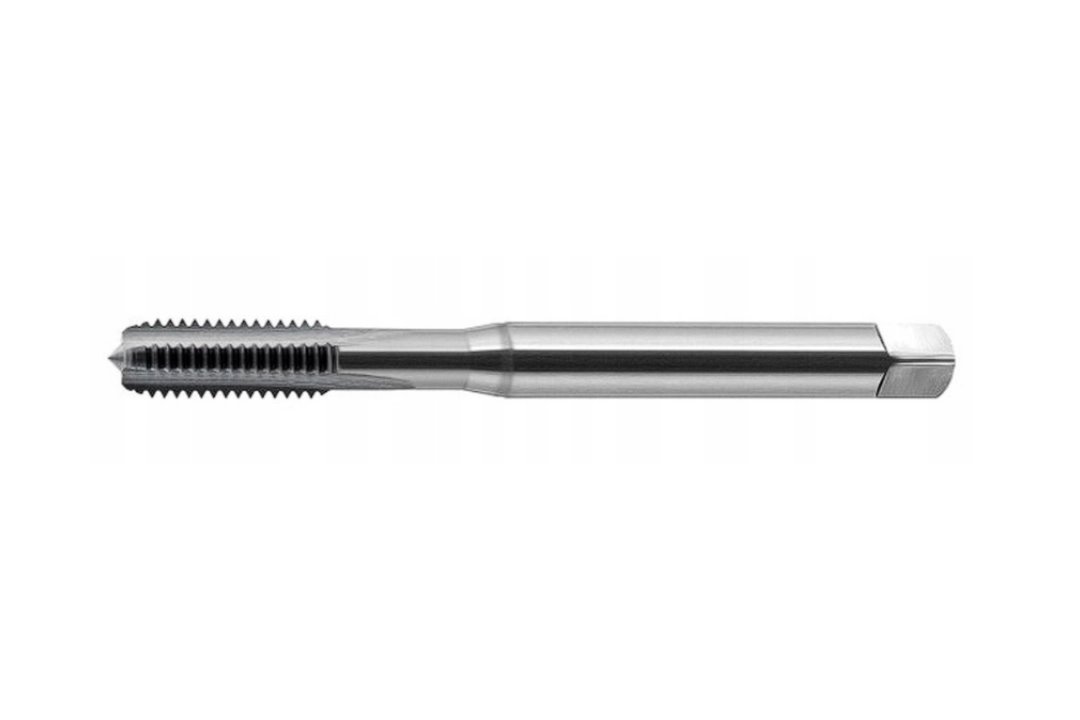

- Gwintownik maszynowy FANAR No5-40 UNC do wykonywania amerykańskich gwintów zunifikowanych.
- Gwint No5-40 UNC o liczbie 40 zwojów na cal i skoku 0,635 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Nakrój typu B umożliwia sprawne prowadzenie procesu gwintowania maszynowego.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę powstającą podczas skrawania.
- Tolerancja wykonywanego gwintu 2B.
- Wykonanie zgodne z normą DIN 371.
- Seria 800 przeznaczona do uniwersalnej obróbki szerokiej grupy materiałów.
Obrabiane materiały:
- stale i staliwa
- stale konstrukcyjne i węglowe
- stale niskostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | amerykański zunifikowany UNC |
| Rozmiar | No5-40 UNC |
| Średnica nominalna | 3,175 mm |
| Liczba zwojów na cal | 40 TPI |
| P | 0,635 mm |
| Tolerancja średnicy podziałowej | 2B |
| Nakrój | B |
| l1 | 56 mm |
| l2 | 10 mm |
| l3 | 18 mm |
| ⌀d2 | 3,5 mm |
| a | 2,7 mm |
| Otwór pod gwint | 2,6 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 371 |
| Typ otworu | przelotowy |
| Kod produktu | C2-111101-4105 |
