Opis produktu
Właściwości i zastosowanie:

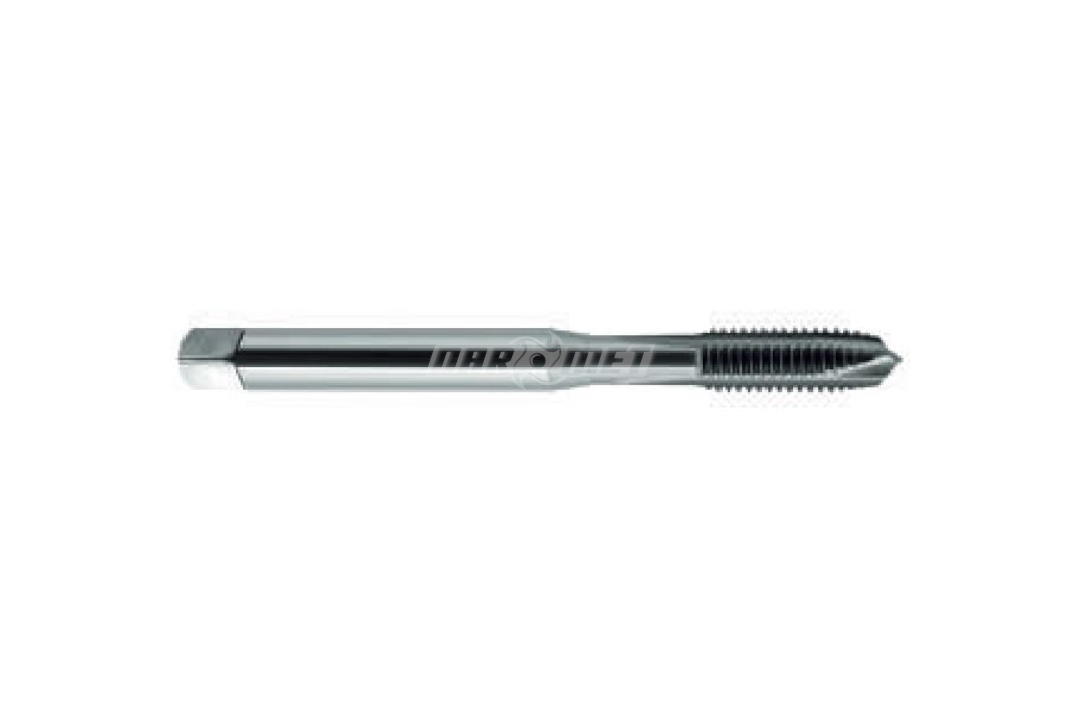

- Wysokowydajny gwintownik maszynowy z gwintem amerykańskim zunifikowanym UNC | DIN 371-B.
- Wykonany ze stali szybkotnącej HSS-E z dodatkiem kobaltu.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
Obrabiane materiały:
- stal
- stal nierdzewna
- żeliwo
- metale nieżelazne
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Rozmiar gwintu | 3/8-16 |
| ⌀d1 | 9,525 mm |
| 1"/P | 16 |
| P | 1,588 |
| l1 | 100 mm |
| l2 | 20 mm |
| l2 R40 | 15 mm |
| l3 | 39 mm |
| ⌀d2 | 10 mm |
| a | 8 mm |
| d | 8 mm |
| Tolerancja | 2B |
| Nakrój | B / 4-5P |
| Typ otworu | <3d |
| Kod produktu | C2-111101-4129 |
Sprawdź naszą aplikację do gwintów metrycznych.
Katalog produktów firmy FANAR.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
