Opis produktu
Właściwości i zastosowanie:
- Wysokowydajny gwintownik zunifikowany (UNC, ANSI B-1.1) o wszechstronnym zastosowaniu.
-
Wykorzystywany do pracy w następujących materiałach:
- stal,
- stal nierdzewna,
- żeliwo,
- metale nieżelazne.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E - stal szybkotnąca kobaltowa.
-
Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: przelotowy.
- Tolerancja: 2B.
- Nakrój: B / 4-5P.

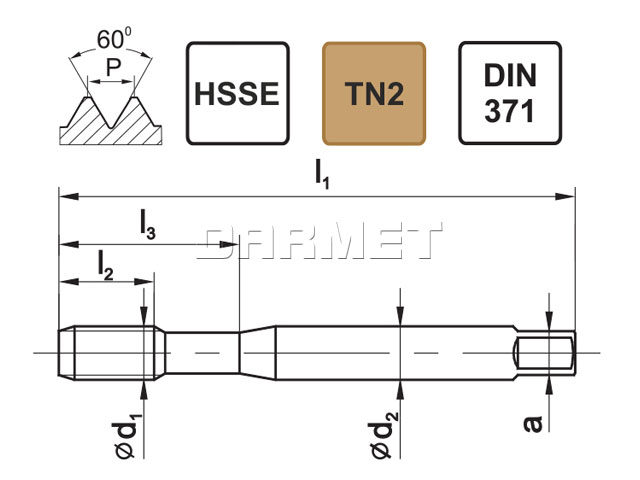

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | C2-113X01-4110 |
| UNC | No10-24 |
| d1 | 4,826 mm |
| 1"/P | 24 |
| P | 1,058 nmm |
| l1 | 70 mm |
| l2 | 14 mm |
| l2R40 | 8 mm |
| l3 | 25 mm |
| d2 | 6,0 mm |
| a | 4,9 mm |
| Otwór | 3,90 mm |
| Nakrój | B / 4-5P |
| Tolerancja | 2B |
| Typ | przelotowy |
| Waga | 0,10 kg |
Katalog produktów firmy FANAR.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
