Opis produktu
Właściwości i zastosowanie:

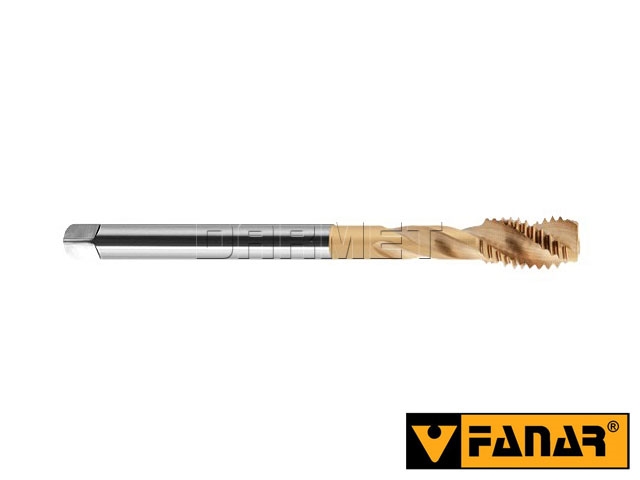

- Wysokowydajny gwintownik rurowy, walcowy o wszechstronnym zastosowaniu.
-
Wykorzystywany do pracy w następujących materiałach:
- stal,
- stal nierdzewna,
- żeliwo,
- metale nieżelazne.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC)
- Materiał: HSS-E - stal szybkotnąca kobaltowa.
-
Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: nieprzelotowy.
- Nakrój: C / 2-3P.
- Rozbieżne rowki spiralne R40.
- Gwintowniki maszynowe można stosować w:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | D2-513X01-3131 |
| G | 1/2 |
| d1 | 20,955 mm |
| 1"/P | 14 |
| P | 1,814 mm |
| l1 | 125 mm |
| l2 | 25 mm |
| l2R40 | 17 mm |
| l3 | - |
| d2 | 16,0 mm |
| a | 12,0 mm |
| otwór | 19,00 mm |
| nakrój | C / 2-3P |
| typ | nieprzelotowy |
Katalog produktów firmy FANAR.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
