Opis produktu
Właściwości i zastosowanie:

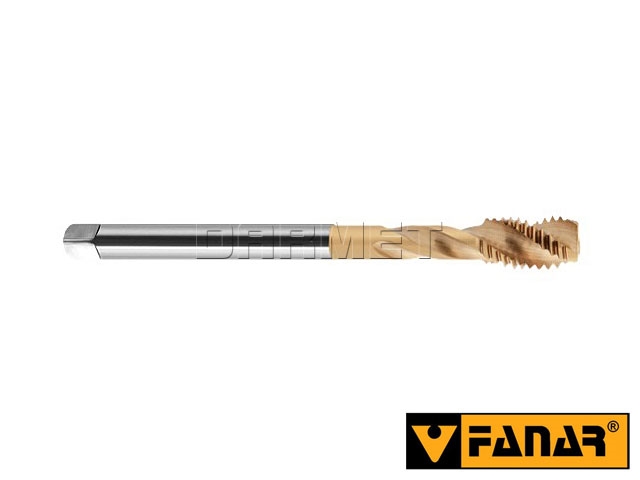

- Wysokowydajny gwintownik drobnozwojny o wszechstronnym zastosowaniu.
- Wykorzystywany przy pracy w: stali, stali nierdzewnej, żeliwie, metalach nieżelaznych.
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie.
- Materiał: HSS-E (stal szybkotnąca kobaltowa).
-
Wielowarstwowa powłoka TN2:
- TiN (azotek tytanu),
- TiAIN (azotek tytanu glinu).
- Typ otworu: nieprzelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój: C / 2-3P.
- Rozbieżne rowki teowe.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| oznaczenie | D2-513X01-0205 |
| d1 | M20x1,5 |
| P | 1,50 mm |
| l1 | 125 mm |
| l2 | 24 mm |
| l2R40 | 17 mm |
| l3 | - |
| d2 | 16,0 mm |
| chwyt (a): kwadrat | 12,0 mm |
| otwór pod gwint | 18,50 mm |
| nakrój | C / 2-3P |
| tolerancja | ISO2 (6H) |
| typ | nieprzelotowy |
| waga | 0,1 |
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
