Opis produktu
Właściwości i zastosowanie:

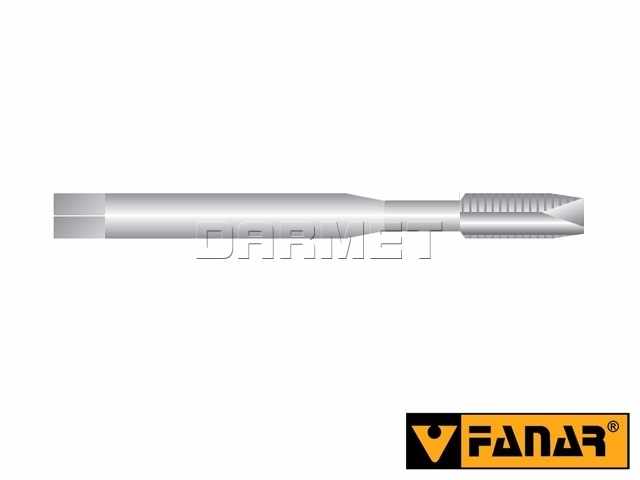

- Wysokowydajny gwintownik maszynowy, drobnozwojny z gwintem metrycznym M10x1.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Typ otworu: przelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój: prosty, skośna powierzchnia natarcia, z długością nakroju 4 zwojów i kątem 8° (B / 4-5P).
Dane techniczne:

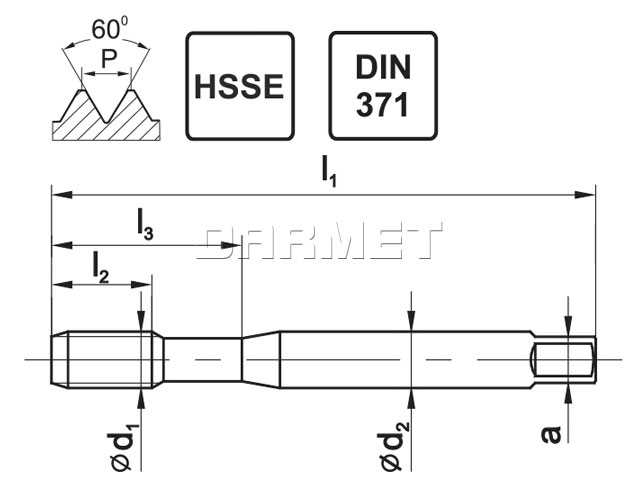

| Parametr | Wartość |
|---|---|
| MF (d1) | M10x 1 |
| P | 1,00 |
| l1 | 90 mm |
| l2 | 20 mm |
| l2R40 | 13 mm |
| l3 | 35 mm |
| d2 | 10,0 mm |
| chwyt (a): kwadrat | 8,0 mm |
| otwór pod gwint | 9,0 mm |
| kod produktu | C2-111101-0103 |
| waga | 0,1 kg |
