Opis produktu
Właściwości i zastosowanie:

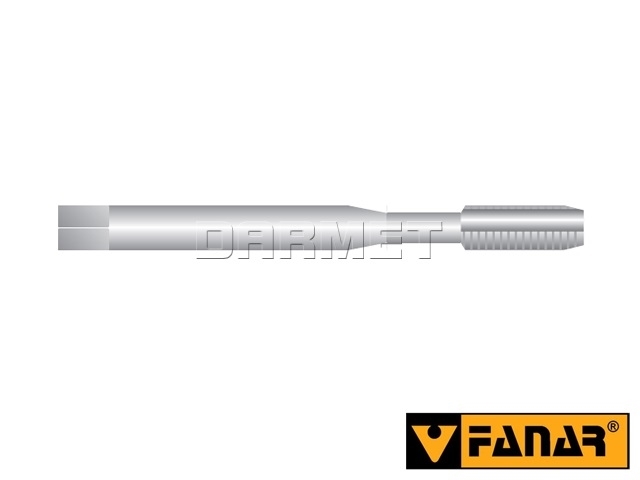

- Wysokowydajny gwintownik maszynowy z gwintem metrycznym M10.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Gwint lewy.
- Rowki proste.
- Typ otworu: uniwersalny.
- Tolerancja: ISO2 (6H).
- Nakrój: prosty z długością nakroju 2 zwojów i kątem 15° (C / 2- 3P).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | 10 |
| P | 1,50 |
| l1 | 100 mm |
| l2 | 20 mm |
| l3 | 39 mm |
| d2 | 10,0 mm |
| chwyt (a): kwadrat | 8,0 mm |
| otwór pod gwint | 8,50 mm |
| waga | 0,1 kg |
| kod produktu | C2-221101-0100 |
