Opis produktu
Właściwości i zastosowanie:

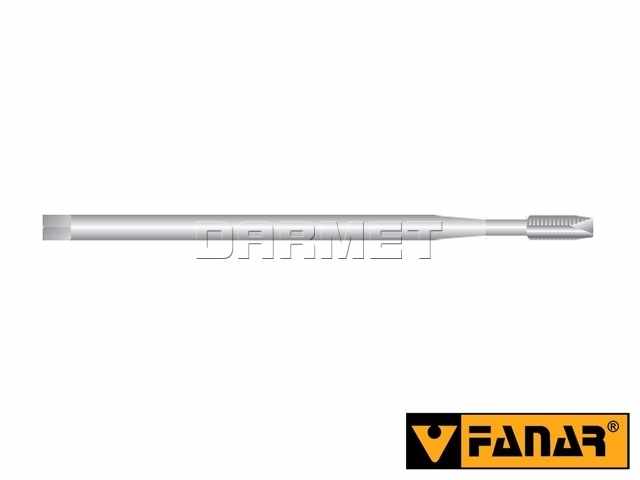

- Wysokowydajny gwintownik maszynowy z gwintem metrycznym M4.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: żeliwa, stopy aluminium, stopy magnezu, stopy miedzi, stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Typ otworu: przelotowy.
- Tolerancja: ISO2 (6H).
- Nakrój: prosty, skośna powierznia natarcia, z długością nakroju 4 zwojów i kątem 8° (B / 4-5P)
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | M4 |
| P | 0,70 mm |
| l1 | 125 mm |
| l2 | 12 mm |
| l2R40 | 7 mm |
| l3 | 21 mm |
| d2 | 4,5 mm |
| chwyt (a): kwadrat | 3,4 mm |
| otwór pod gwint | 3,30 mm |
| waga | 0,1 kg |
| kod produktu | C2-111121-0040 |
