Opis produktu
Właściwości i zastosowanie:

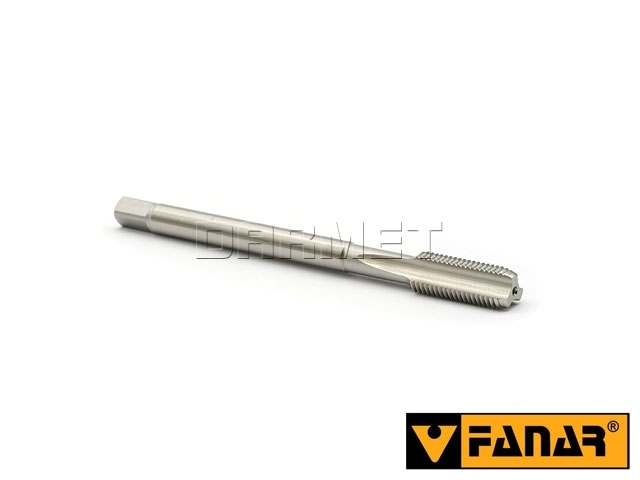

- Wysokowydajny gwintownik maszynowy, drobnozwojny z gwintem metrycznym M14x1,25.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Typ otworu: uniwersalny.
- Tolerancja: ISO2 (6H).
- Nakrój: prosty z długością nakroju 2 zwojów i kątem 15° (C / 2-3 P).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| MF (d1) | M14x1,25 |
| P | 1,25 |
| l1 | 100 mm |
| l2 | 20 mm |
| l2R40R45 | 15 mm |
| d2 | 11,0 mm |
| chwyt (a): kwadrat | 9,0 mm |
| otwór pod gwint | 12,80 mm |
| waga | 0,1 kg |
| kod produktu | D2-121101-0144 |
Sprawdź naszą aplikację do gwintów metrycznych.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
