Opis produktu
Właściwości i zastosowanie:

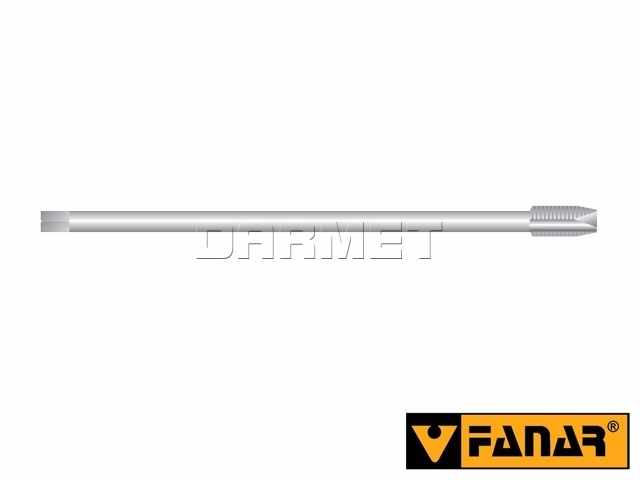

- Wysokowydajny gwintownik maszynowy z gwintem metrycznym M16.
- Materiał: HSSE - stal szybkotnąca kobaltowa.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Do obróbki następujących materiałów: żeliwa, stopy aluminium, stopy magnezu, stopy miedzi, stal konstrukcyjna węglowa, automatowa i niskostopowa o wytrzymałości 600 [N/mm2] ≤ Rm ≤ 800 [N/mm2].
- Montowany w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie (CNC).
- Typ otworu: przelotowy.
- Nakrój: prosty, skośna powierznia natarcia, z długością nakroju 4 zwojów i kątem 8° (B / 4-5P)
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | M16 |
| P | 2,00 mm |
| l1 | 220 mm |
| l2 | 32 mm |
| l2R40 | 20 mm |
| l3 | - |
| d2 | 12,0 mm |
| chwyt (a): kwadrat | 9,0 mm |
| otwór pod gwint | 14,00 mm |
| waga | 0,1 kg |
| kod produktu | D2-111121-0160 |
Sprawdź naszą aplikację do gwintów metrycznych.
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
