Opis produktu
Właściwości i zastosowanie:

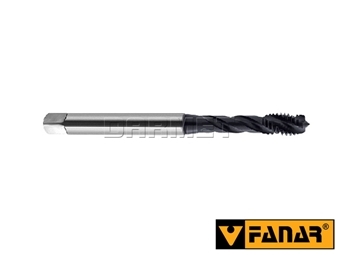

- Wysokowydajny gwintownik zunifikowany (UNF, ANSI B-1.1), drobnozwojny o wszechstronnym zastosowaniu
- Wykorzystywany przy pracy w: stali, stali nierdzewnej, żeliwie, metalach nieżelaznych oraz stopach tytanu i stopach żaroodpornych
- Do montowania w centrach obróbczych, konwencjonalnych obrabiarkach, jak i maszynach sterowanych numerycznie
- Jest to połączenie innowacyjnych rozwiązań w stereometrii, mikro-geometrii oraz nano-strukturalnych powłok PVD
- Praca z tym gwintownikiem zapewnia doskonałą jakość powierzchni oraz precyzyjne wymiary
- Materiał: HSS-E PM - stal szybkotnąca proszkowa, kobaltowa
- Rowek spiralny o kącie 45°
- Nakrój: C / 2-3P
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | C4-528M01-4228 |
| UNF | 5/16-24 |
| d1 | 7,938 mm |
| 1"/P | 24 |
| P | 1,058 mm |
| l1 | 90 mm |
| l2 | 13 mm |
| l3 | 35 mm |
| d2 | 8,0 mm |
| a | 6,0 mm |
| Otwór | 6,90 mm |
| Nakrój | C / 2-3P |
| Tolerancja | 2BX |
| Typ | nieprzelotowy |
| Waga | 0,10 kg |
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
