Opis produktu
Właściwości i zastosowanie:

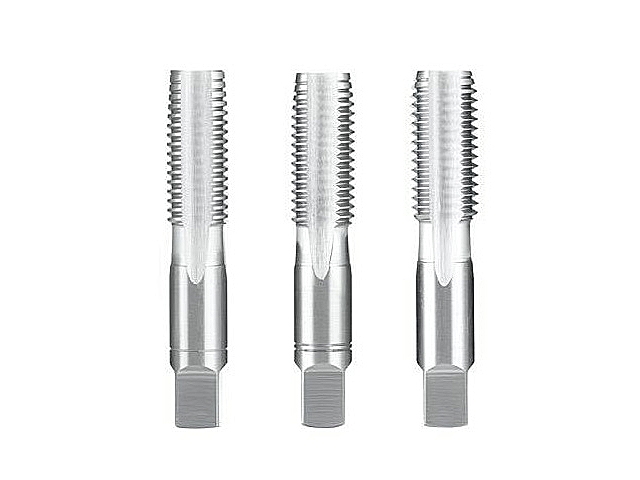

- Gwintowniki ręczne do gwintu metrycznego zwykłego M22 (komplet 3 szt.).
- Narzędzie wykonane ze stali szybkotnącej HSS wg normy DIN 352.
- Mocowanie w pokrętce zapewnia pewny chwyt.
- Przed przystąpieniem do gwintowania należy nawiercić otwór.
- Do wydajnej obróbki należy użyć preparatów do gwintowania.
- Zastosowanie przedłużki ułatwia obróbkę trudno dostępnych otworów.
- Tolerancja: 6H
- Typ otworu: przelotowy, nieprzelotowy
-
Gwintowniki ręczne o wytrzymałości: Rm ≤ 700 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- żeliwa szarego
- żeliwa sferoidalnego
- aluminium/ magnez niestopowe
- miedź niestopowa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M22 |
| Skok | 2,5 mm |
| L1 | 100 mm |
| L2 | 40 mm |
| d2 | 18 mm |
| a (kwadrat) | 14,5 mm |
| Z (liczba rowków wiórowych) | 4 |
| Średnica wiertła pod gwintownik | 19,5 mm |
| Kod produktu | 1310M22 |
