Opis produktu
Właściwości i zastosowanie

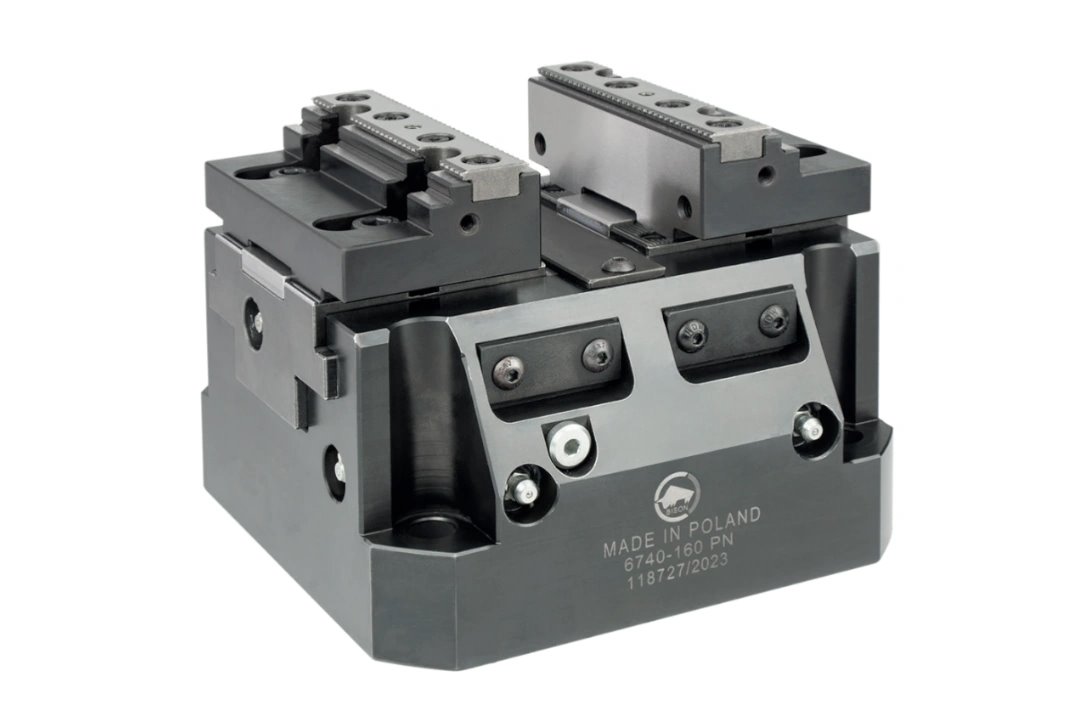

- Hydrauliczne imadło samocentrujące przeznaczone do precyzyjnego mocowania detali na centrach obróbczych CNC oraz zautomatyzowanych stanowiskach produkcyjnych.
- Wersja HL z wydłużonym skokiem szczęk zapewnia większy zakres mocowania detali oraz maksymalną siłę mocowania.
- Samocentrujący mechanizm zacisku gwarantuje dokładne pozycjonowanie detalu względem osi imadła oraz wysoką powtarzalność procesu.
- Hartowany stalowy korpus i elementy robocze zapewniają wysoką sztywność, odporność na zużycie oraz długą żywotność.
- Konstrukcja chroni mechanizm przed przedostawaniem się wiórów i umożliwia szybkie oczyszczenie imadła po zakończonej obróbce.
- Liniowa regulacja ciśnienia pozwala precyzyjnie dobrać siłę zacisku do obrabianego detalu.
- Przygotowane do centralnego smarowania, odpowietrzania oraz centralnego zasilania hydraulicznego.
- Szczęki podstawowe z uzębieniem 1,5 × 60° umożliwiają montaż wymiennych szczęk górnych.
- Przystosowane do mocowania zewnętrznego i wewnętrznego oraz opcjonalnego montażu czujników zbliżeniowych do kontroli położenia szczęk.
- W zestawie znajdują się śruby do mocowania i bazowania imadła na stole obrabiarki.

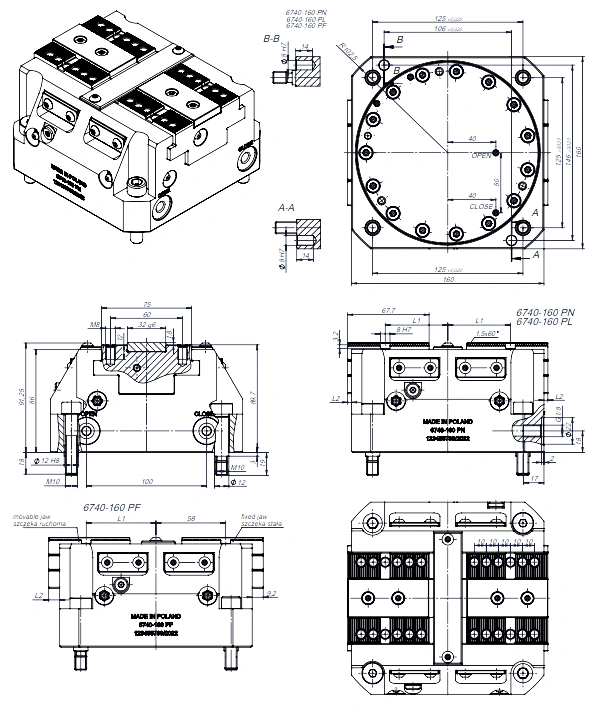

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6740-160 HF |
| Nr produktu | 326740131400 |
| max. L1 | 58 mm |
| max. L1 | 9,2 mm |
| Skok szczęki | 8,1 mm |
| Max. ciśnienie | 25 bar |
| Max. siła mocowania | 32 kN |
| Waga | 14,02 kg |
Oznaczenia modeli serii 6740
- P – wersja z zasilaniem pneumatycznym.
- H – wersja z zasilaniem hydraulicznym.
- N – normalny skok szczęk.
- L – długi skok szczęk.
- F – wersja z jedną szczęką nieruchomą.
