Opis produktu
Właściwości i zastosowanie:
- Imadło z systemem wzmacniania siły, odpowiednie do pionowych i poziomych zintegrowanych centrów obróbczych FMS do ciężkiej obróbki.
- Zaciskanie jest lekkie, wydajne i oszczędzające energię, co zmniejsza wysiłek pracownika.
- Szczęka imadła wykorzystuje strukturę pochylenia półokrągłego nacisku w dół, co eliminuje unoszenie się szczęki i przechylenie przedmiotu obrabianego.
- Korpus imadła wykonany jest z wytrzymałego żeliwa sferoidalnego (FCD60~60 kgs/mm), 80000psi), o dużej wytrzymałości na rozciąganie i odporności na odkształcenia.
- Kluczowe elementy, takie jak uszczelnienia, pochodzą od znanych niemieckich producentów.

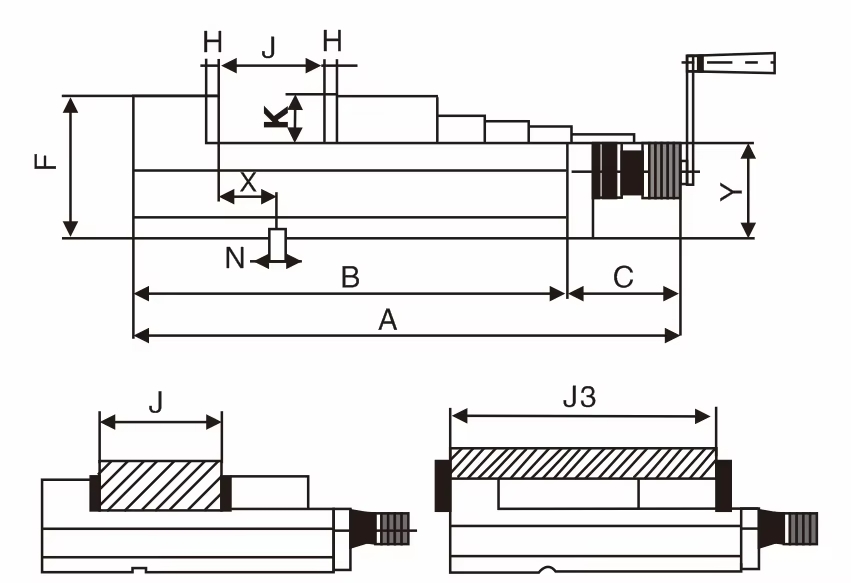

Dane techniczne:
| Parametr | Wartość |
|---|---|
| A | 630 mm |
| B | 495 mm |
| C | 135 mm |
| D | 161 mm |
| F | 163 mm |
| H | 15 mm |
| J | 0-240 mm |
| J3 | 240-470 mm |
| K | 58 mm |
| N | 18 mm |
| X | 65 mm |
| Y | 105 mm |
| Siła nacisku | 56 kN |
| Waga | 60 kg |
