Opis produktu
Właściwości i zastosowanie:
- Wysoka sztywność korpusu imadła.
- Możliwość stosowania zamiennych wkładek szczękowych:
- wkładki szczękowe gładkie komplet 100 mm
- wkładki szczękowe ze stopniem komplet 100 mm
- wkładki szczękowe pryzmowe komplet 100 mm
- wkładki szczękowe z nacięciami komplet 100 mm
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
- Szczęka stała odwracalna.

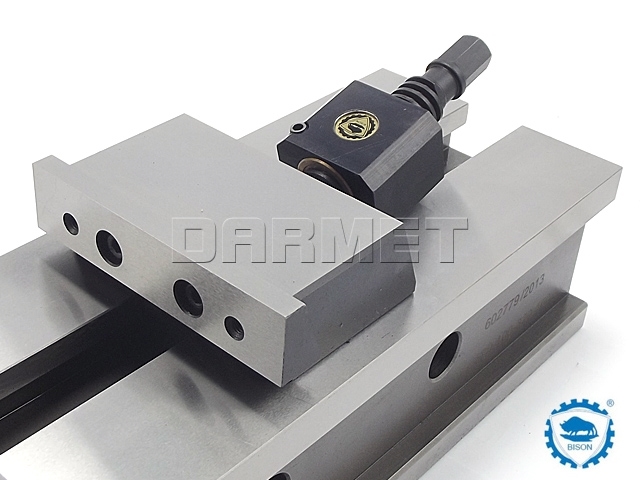

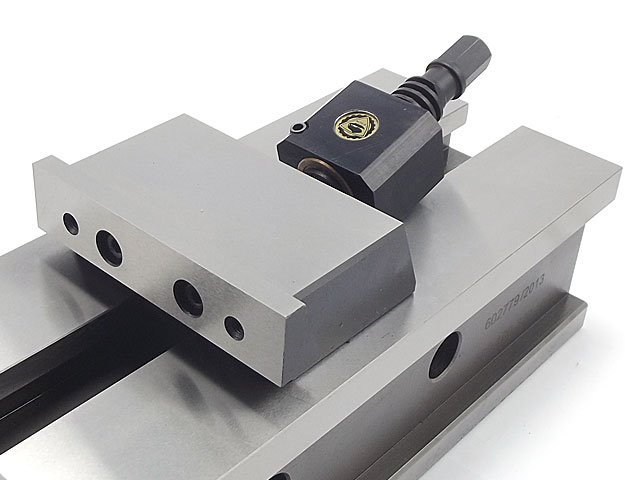

- Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
- Możliwość ustawienia imadła na podstawie obrotowej.
- Istnieje sposobność bezpośredniego łączenia imadeł w zestawy.
- Imadło kompaktowe typ 6820 przystosowane jest do pracy w pozycji pionowej bez konieczności stosowania palety.
- Możliwość ustawienia imadła na powierzchniach bocznych korpusu.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.

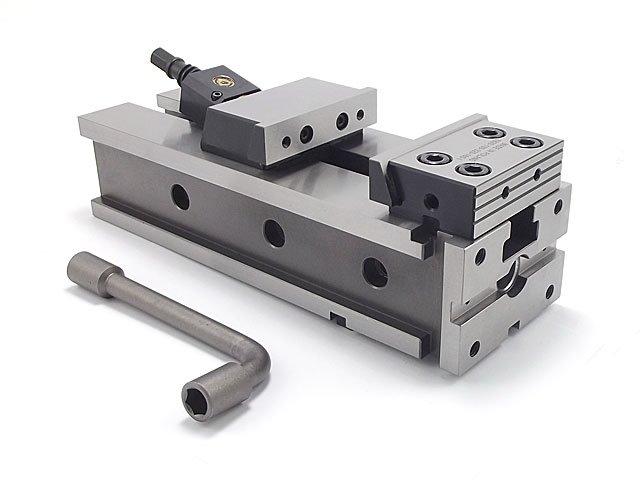

- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.

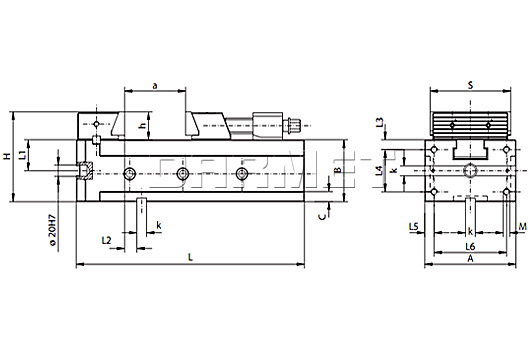

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 100 | mm |
| A | 110 | mm |
| a | 160 | mm |
| B-0,02 | 75 | mm |
| C | 13 | mm |
| H | 105 | mm |
| h | 30 | mm |
| K (H7) | 12 | mm |
| L max. | 390 | mm |
| L | 320 | mm |
| L1 -0,02 | 37,5 | mm |
| L2 ±0,02 | 14 | mm |
| L3 ±0,1 | 10 | mm |
| L4 ±0,1 | 55 | mm |
| L5 ±0,1 | 15 | mm |
| L6 ±0,1 | 80 | mm |
| M | M10 | mm |
| Max. siła mocowania | 2000 | daN |
| Waga | 19,2 | kg |
