Opis produktu
Właściwości i zastosowanie:

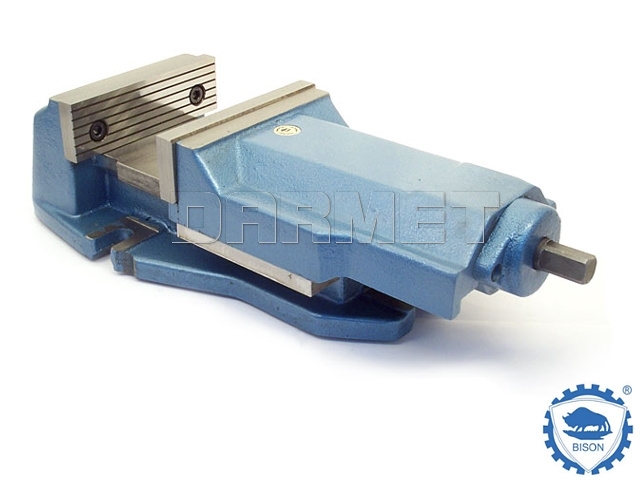

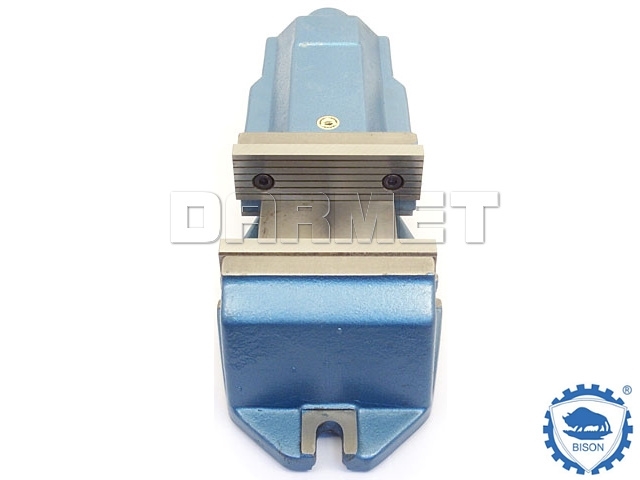

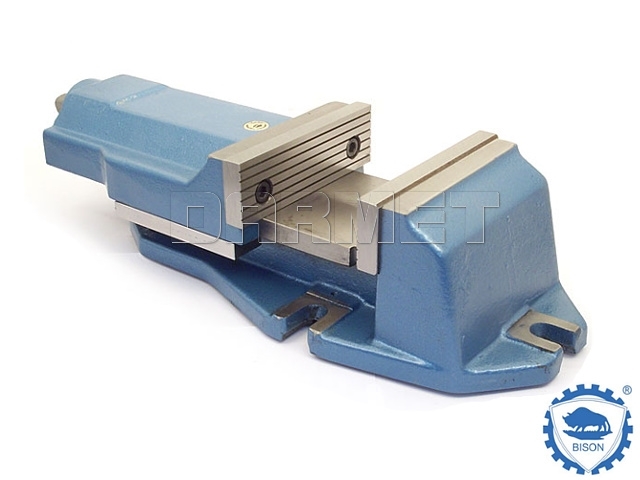

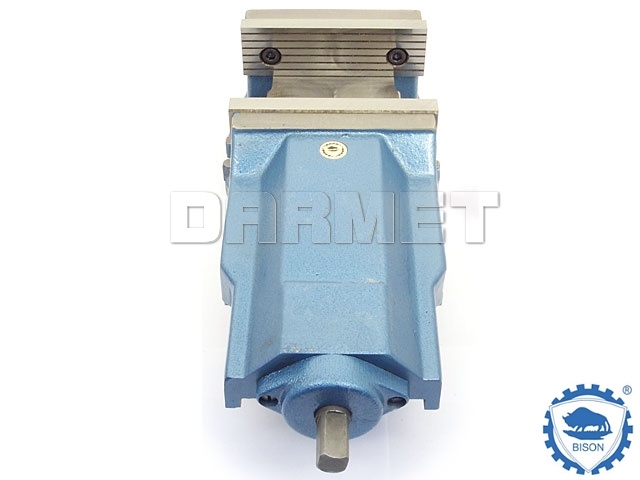

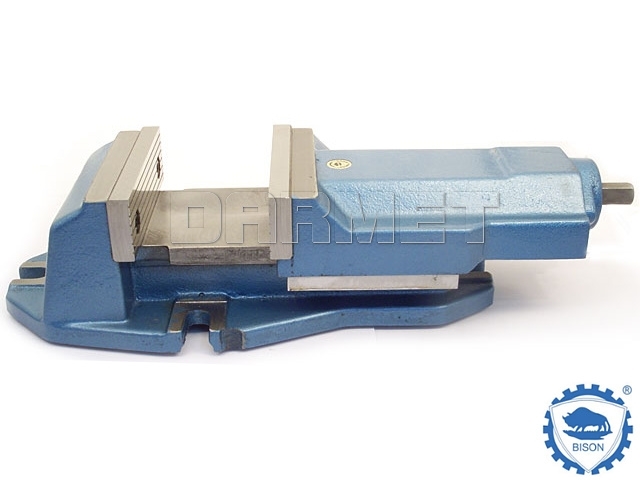

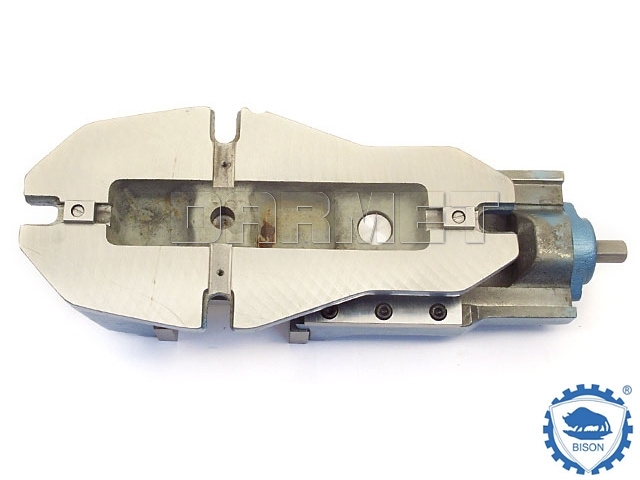

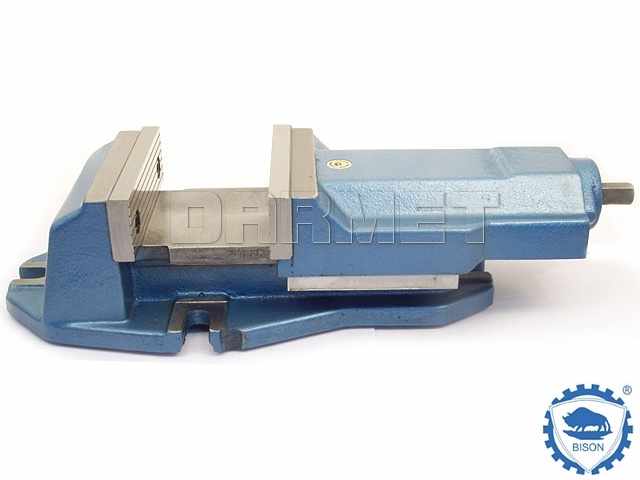

- Lekka konstrukcja imadła maszynowego.
- Korpus i szczęka ruchoma wykonane z wysokiej jakości odlewów żeliwnych.
- Długie prowadzenie ruchomej szczęki.
- Śruba pociągowa zabezpieczona przed zanieczyszczeniami i wiórami.
- Wymienne rowkowane wkładki szczękowe, hartowane indukcyjnie i szlifowane.
- Możliwość stosowania zamiennych wkładek szczękowych:
- wkładki szczękowe gładkie 200 mm
- wkładki szczękowe z rowkami 200 mm
- wkładki szczękowe pryzmowe ze stopniem 200 mm
- Zastosowanie łożyska oporowego zwiększa sprawność mechanizmu mocującego.
- Zalecane jako podstawowe wyposażenie frezarek, wiertarek, strugarek itp.

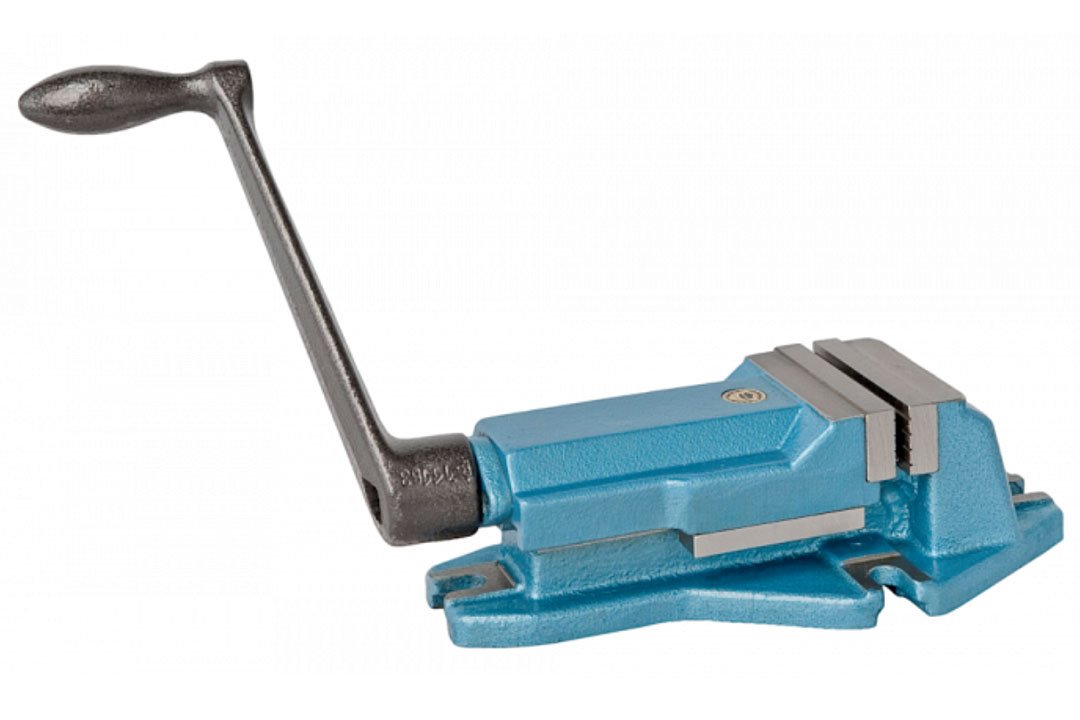

- Wyposażenie: korba, wpusty ustalające.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 200 mm |
| A | 256 mm |
| H | 147 mm |
| L | 515 mm |
| a max. | 160 mm |
| h | 63 mm |
| k | 18 mm |
| Max. siła mocowania | 5500 daN |
| Waga | 56,0 kg |
| Rozstaw śrub | 210 mm |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
