Opis produktu
Właściwości i zastosowanie:
- Hydrauliczne wspomaganie zacisku: Wbudowany mechanizm hydrauliczny pozwala uzyskać wysoką siłę mocowania przy niewielkim wysiłku operatora.
- Regulacja siły zacisku: Hydrauliczny mechanizm umożliwia regulację siły mocowania poprzez odpowiednie dokręcenie korby.

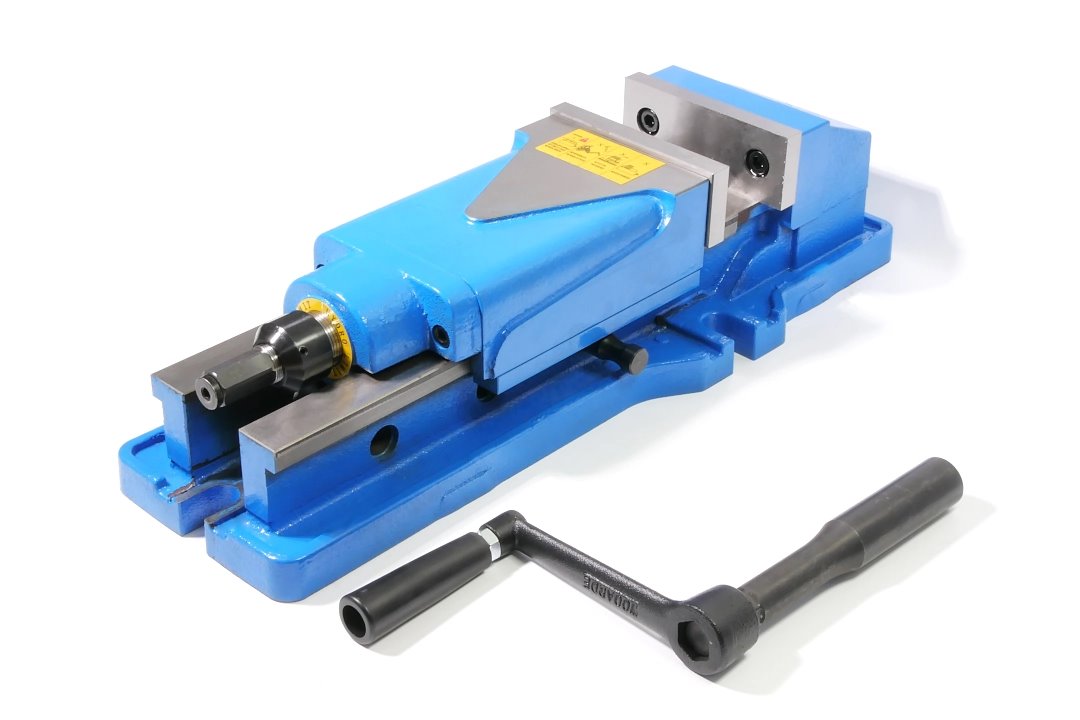

- Obsługa ręczna: Dołączona korba służy do wygodnego ustawiania i zaciskania szczęk.
- Wymienne wkładki szczękowe: zapewniają trwałość oraz pewne mocowanie obrabianego elementu.
- 3-stopniowa regulacja zakresu mocowania: Otwory ustalające umożliwiają szybkie ustawienie szczęki ruchomej w zakresie 0–82 mm, 78–160 mm lub 158–240 mm, zależnie od wymiaru obrabianego detalu.
- Stabilne prowadzenie: Długie prowadzenie szczęki ruchomej zapewnia sztywność i dokładność podczas zaciskania.
- Solidna konstrukcja: Wytrzymały korpus zapewnia stabilność imadła podczas wymagającej obróbki.
- Do ciężkich prac: Przystosowane do frezowania, wiercenia i innych prac wymagających dużej siły mocowania.
- Wyposażenie: Korba oraz wpusty ustalające do prawidłowego ustawienia.

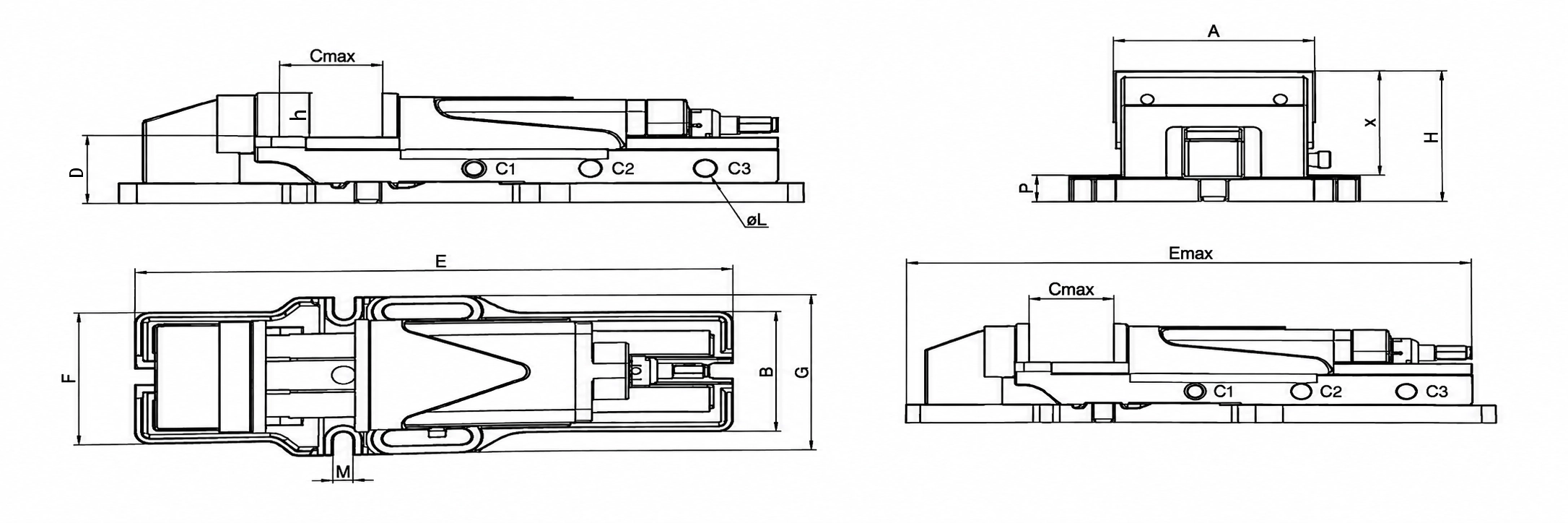

Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 80 mm |
| h | 50 mm |
| Cmax | 240mm |
| C1 | 0-82 mm |
| C2 | 78-160 mm |
| C3 | 158-240 mm |
| L | 18 mm |
| F | 161 mm |
| E | 535 mm |
| B | 152 mm |
| G | 190 mm |
| M | 19 mm |
| P | 25 mm |
| A | 135 mm |
| X | 100 mm |
| H | 125 mm |
| Emax | 716 mm |
| Waga | 38 kg |
Max. siła zacisku na zakres
| Zakres | Wartość |
|---|---|
| 1 | 2000 daN |
| 2 | 2900 daN |
| 3 | 3900 daN |
| 4 | 4400 daN |

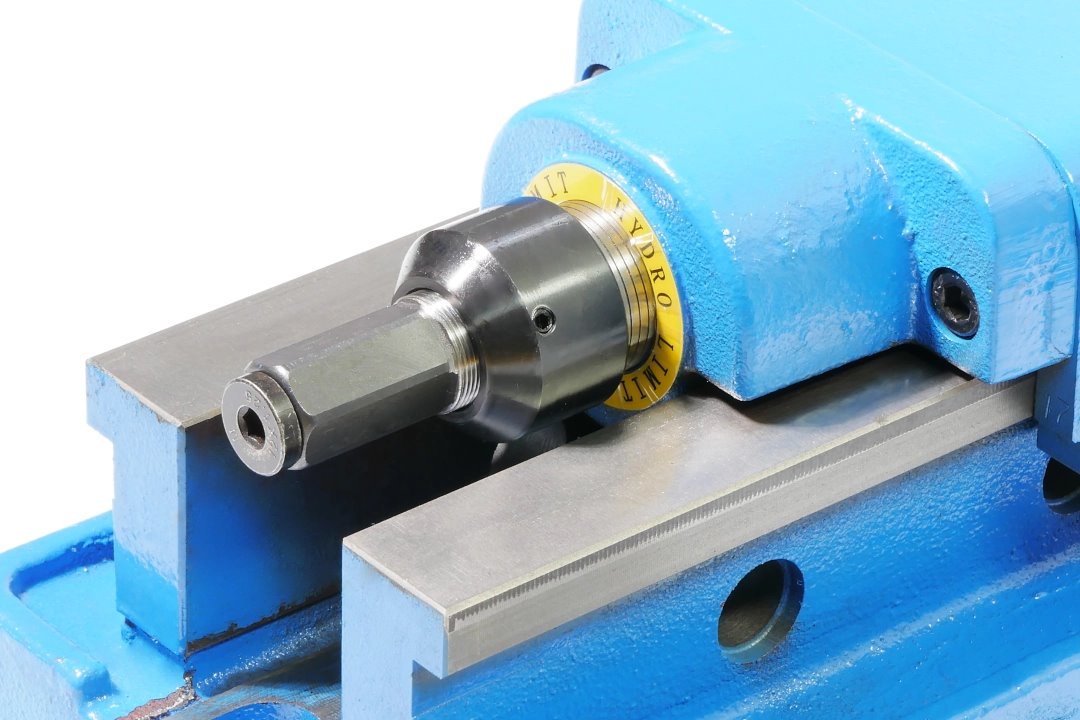

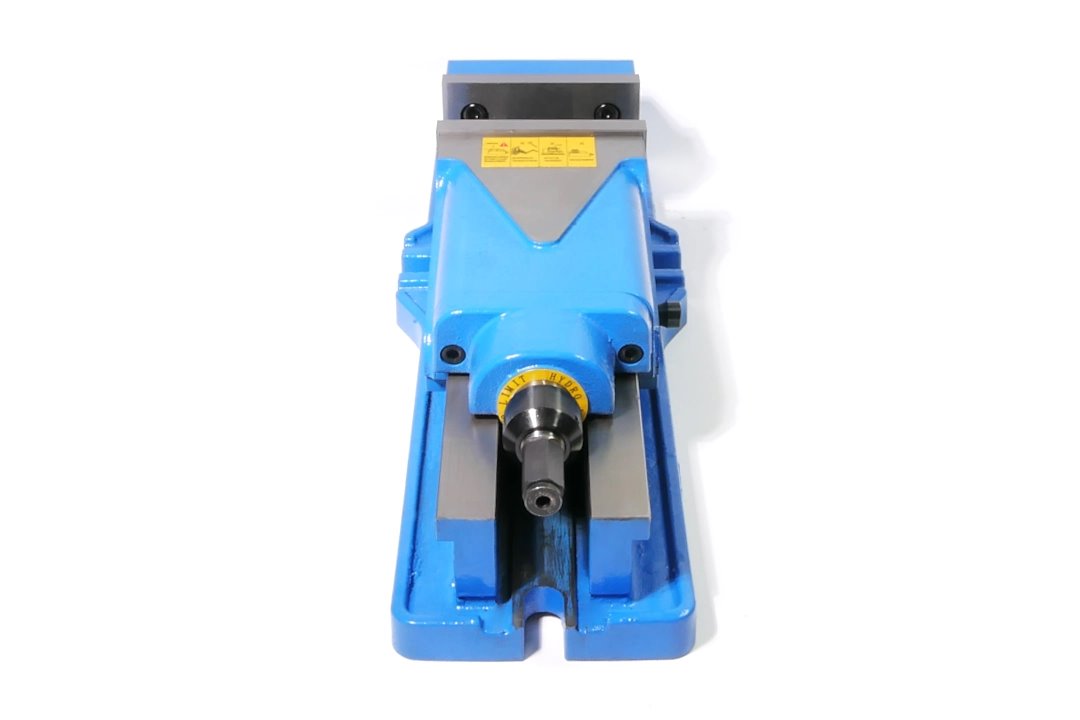

Śruba regulacyjna z podziałką umożliwiającą ustawienie odpowiedniego zakresu siły zacisku. Oznaczenia na skali ułatwiają dobór nastawy do rodzaju mocowanego elementu oraz wymaganej siły mocowania.

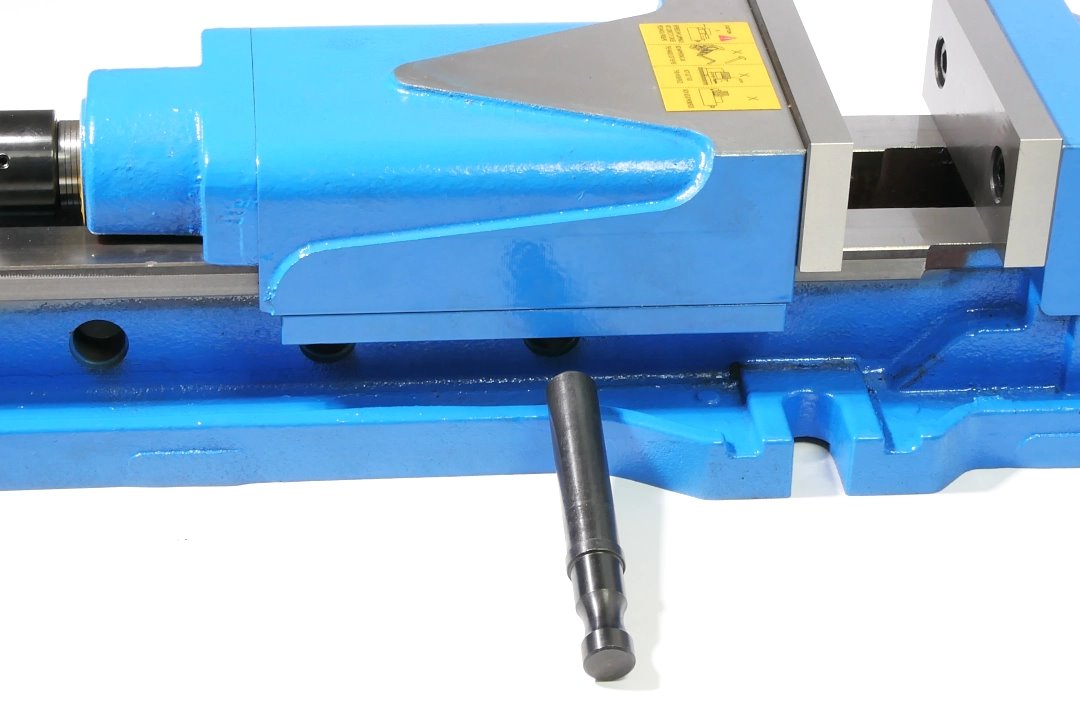

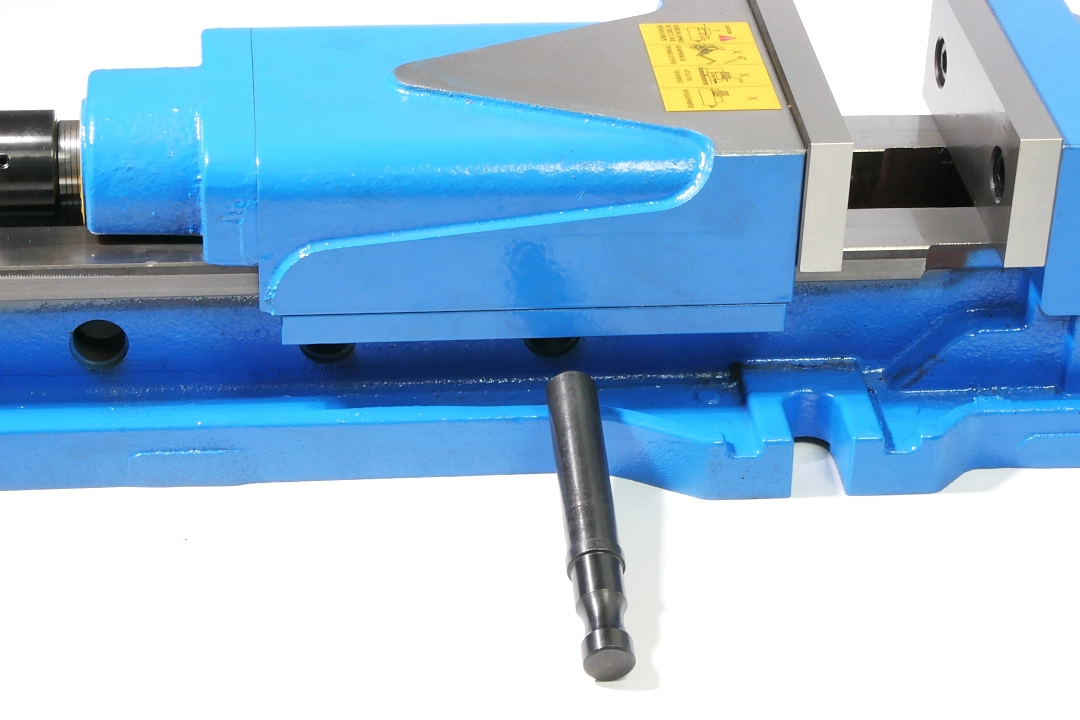

Otwory ustalające umożliwiają szybkie ustawienie szczęki w jednym z trzech zakresów: 0–82, 78–160 lub 158–240 mm.
