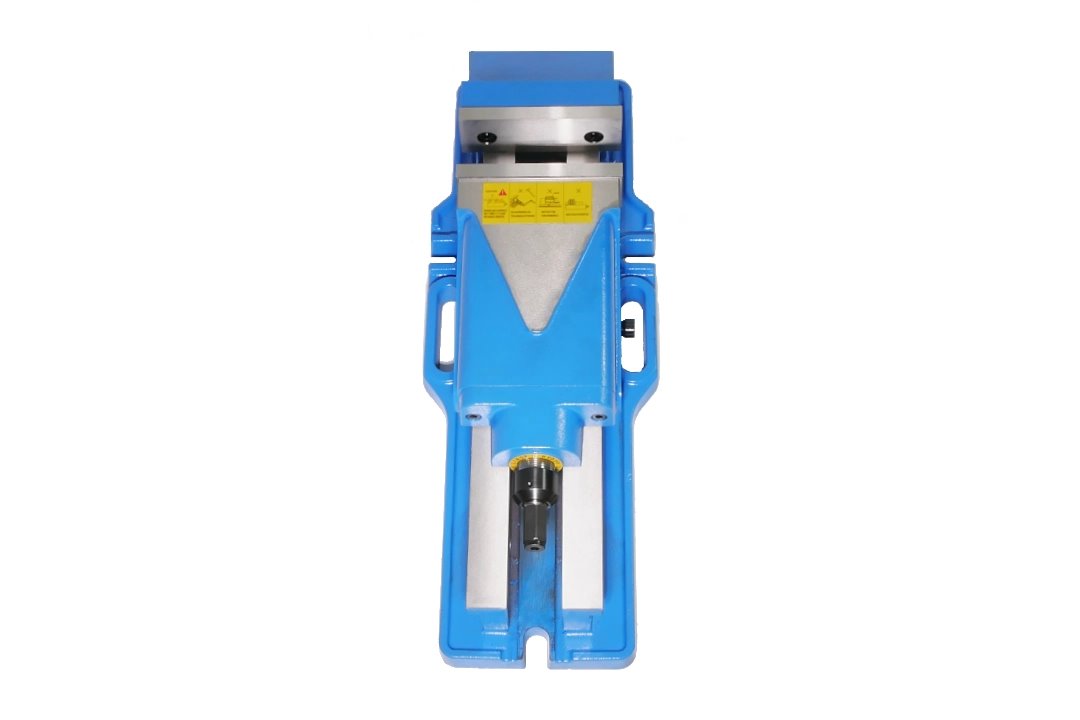

Opis produktu
Właściwości i zastosowanie:
- Hydrauliczne wspomaganie zacisku: Wbudowany mechanizm hydrauliczny pozwala uzyskać wysoką siłę mocowania przy niewielkim wysiłku operatora.
- Regulacja siły zacisku: Hydrauliczny mechanizm umożliwia regulację siły mocowania poprzez odpowiednie dokręcenie korby.

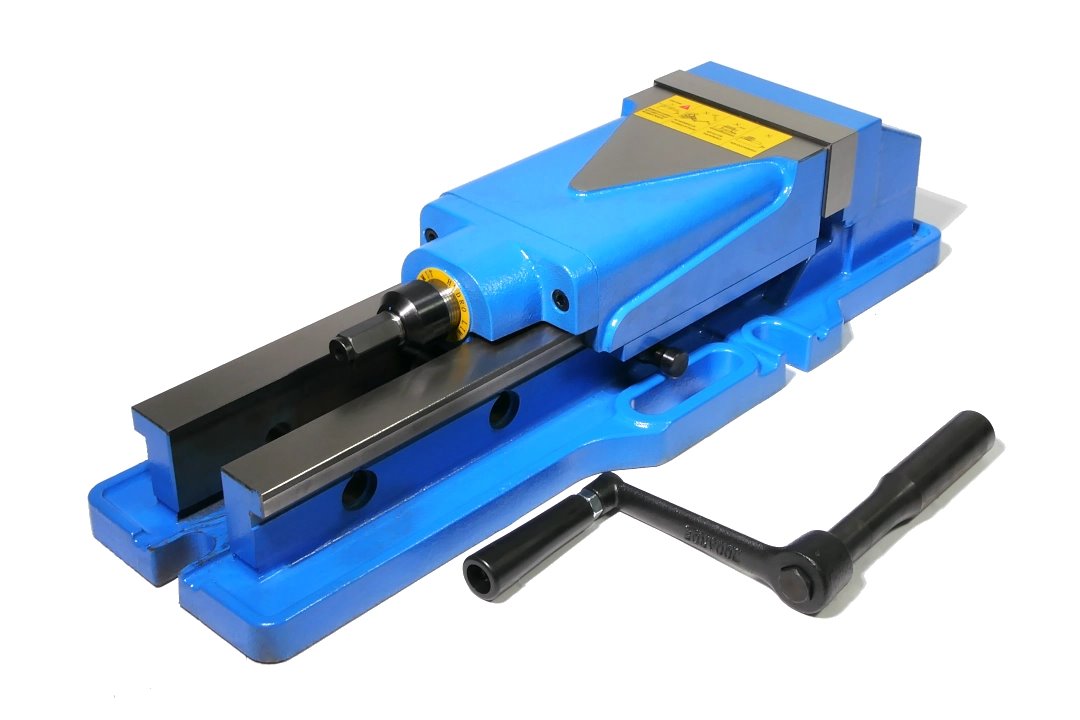

- Obsługa ręczna: Dołączona korba służy do wygodnego ustawiania i zaciskania szczęk.
- Wymienne wkładki szczękowe: zapewniają trwałość oraz pewne mocowanie obrabianego elementu.

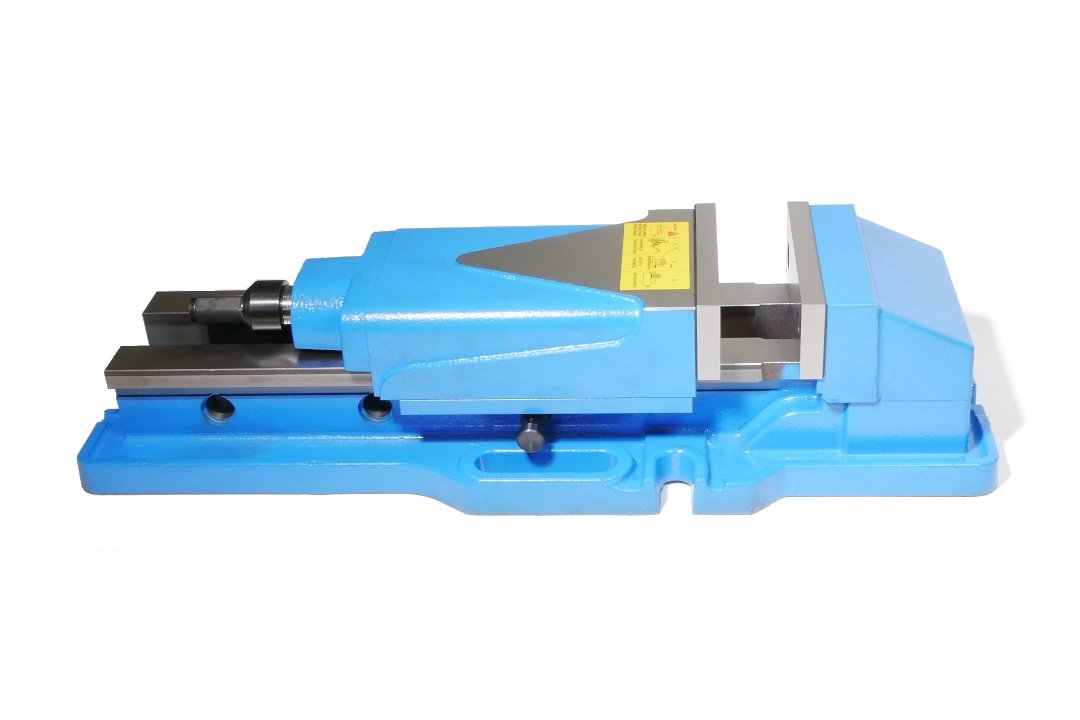

- 3-stopniowa regulacja zakresu mocowania: Otwory ustalające umożliwiają szybkie ustawienie szczęki ruchomej w zakresie 0–112 mm, 107–222 mm lub 217–320 mm, zależnie od wymiaru obrabianego detalu.
- Stabilne prowadzenie: Długie prowadzenie szczęki ruchomej zapewnia sztywność i dokładność podczas zaciskania.

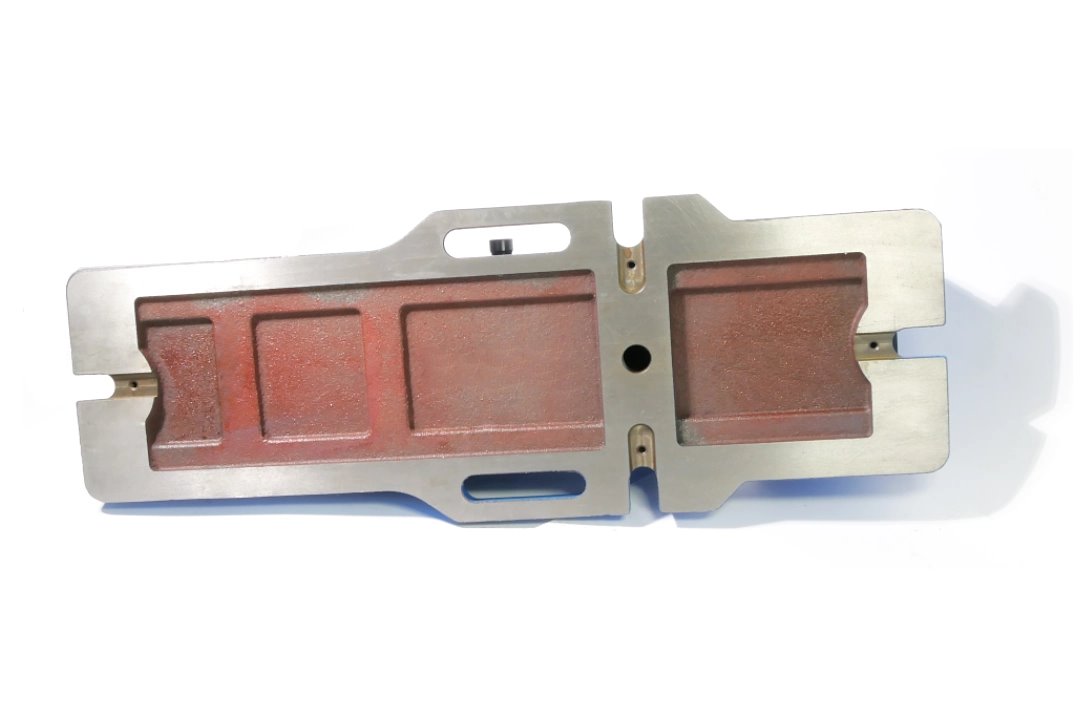

- Solidna konstrukcja: Wytrzymały korpus zapewnia stabilność imadła podczas wymagającej obróbki.
- Do ciężkich prac: Przystosowane do frezowania, wiercenia i innych prac wymagających dużej siły mocowania.
- Wyposażenie: Korba oraz wpusty ustalające do prawidłowego ustawienia.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 95 mm |
| h | 55 mm |
| Cmax | 320mm |
| C1 | 0-112 mm |
| C2 | 107-222 mm |
| C3 | 217-320 mm |
| L | 20 mm |
| F | 182 mm |
| E | 620 mm |
| B | 173 mm |
| G | 220 mm |
| M | 21 mm |
| P | 26 mm |
| A | 154 mm |
| X | 112 mm |
| H | 138 mm |
| Emax | 824 mm |
| Waga | 46 kg |
Max. siła zacisku na zakres
| Zakres | Wartość |
|---|---|
| 1 | 2000 daN |
| 2 | 2900 daN |
| 3 | 3900 daN |
| 4 | 4400 daN |

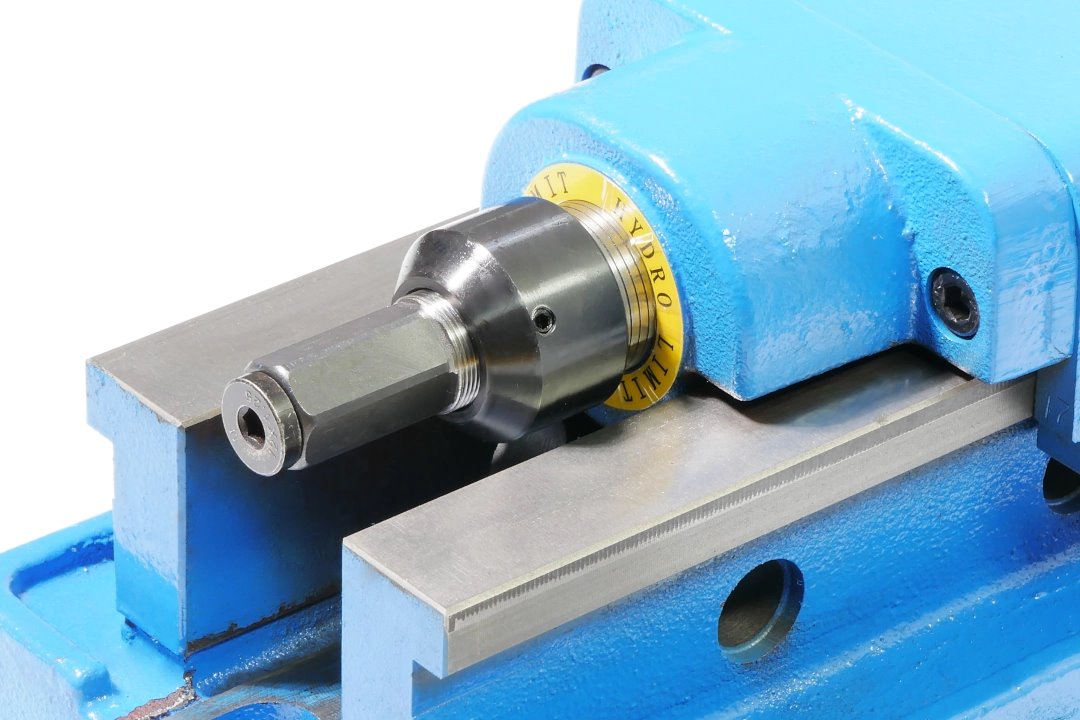

Śruba regulacyjna z podziałką umożliwiającą ustawienie odpowiedniego zakresu siły zacisku. Oznaczenia na skali ułatwiają dobór nastawy do rodzaju mocowanego elementu oraz wymaganej siły mocowania.

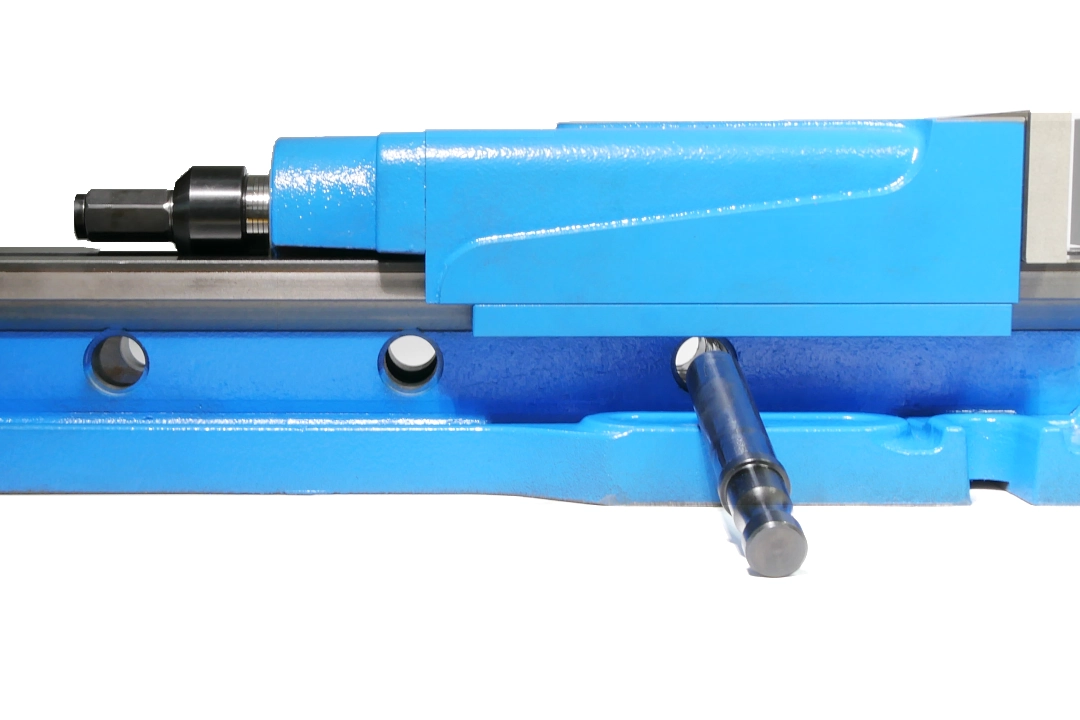

Sworzeń ustalający i otwory do 3-stopniowej regulacji położenia szczęki ruchomej w jednym z trzech zakresów: 0-112, 107-222 lub 217-320 mm.
