Opis produktu
Właściwości i zastosowanie:
- Imadło wyposażone w śrubę ze wspomaganiem hydraulicznym, której zastosowanie pozwala uzyskać dużą siłę zacisku i pewność mocowania przy małym wysiłku obsługującego
- Wysoka sztywność korpusu
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych
- Szczęka stała odwracalna
- Szczęka ruchoma szybko przestawna, samonastawna (pływająca)
- Możliwość stosowania zamiennych wkładek szczękowych
- Możliwość ustawienia imadła na podstawie obrotowej
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane (58-62 HRC)
- Możliwośc bezpiśredniego łączenia imadeł w zestawy
- Możliwość pracy w pozycji pionowej bez konieczności stosowania palety
- Możliwość ustawienia imadła na powierzchniach bocznych korpusu
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo
- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa
Dane techniczne:

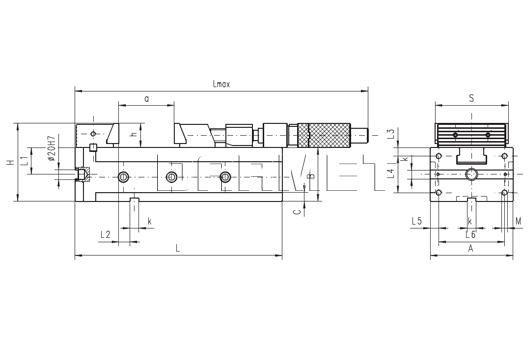

| Parametr | Wartość | Jedn. |
|
|---|---|---|---|
| S | 150 | mm | |
| A | 170 | mm | |
| a | 205 | mm | |
| B-0,02 | 110 | mm | |
| C | 18 | mm | |
| H | 160 | mm | |
| h | 50 | mm | |
| K (H7) | 20 | mm | |
| L max. | 726 | mm | |
| L | 425 | mm | |
| L1 -0,02 | 55 | mm | |
| L2 ±0,02 | 23 | mm | |
| L3 ±0,1 | 17,5 | mm | |
| L4 ±0,1 | 75 | mm | |
| L5 ±0,1 | 17,5 | mm | |
| L6 ±0,1 | 135 | mm | |
| M | M12 | mm | |
| Max. siła mocowania | 4100 | daN | |
| Waga | 64,8 | kg |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
