Opis produktu
Właściwości i zastosowanie:

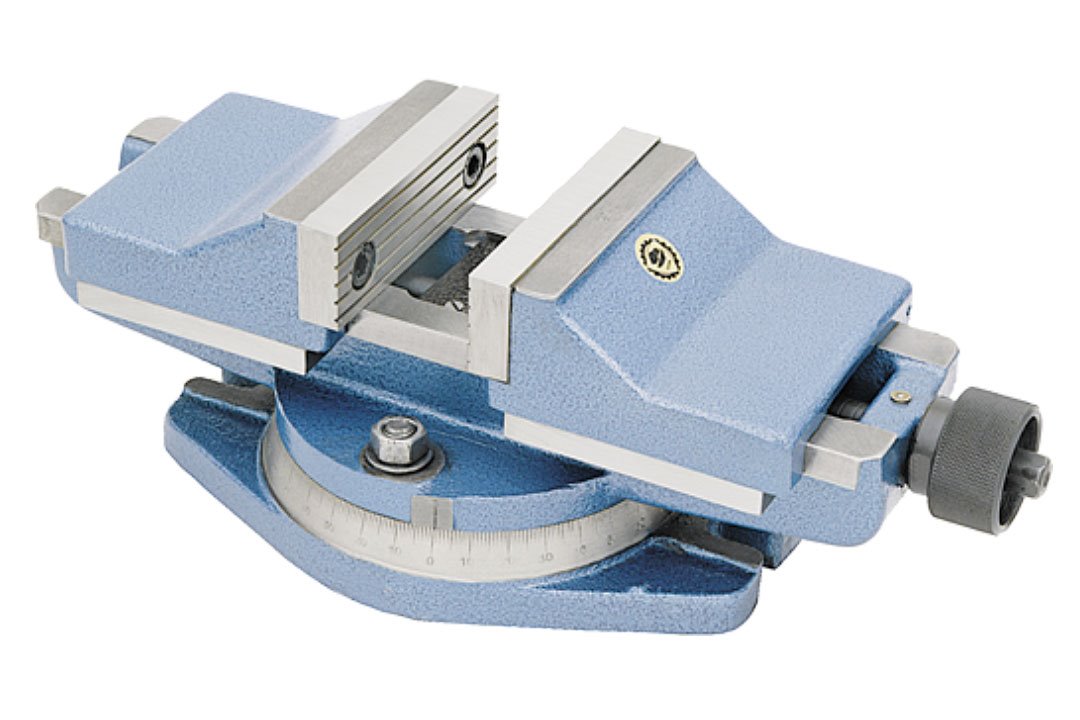

- Imadło samocentrujące o lekkiej konstrukcji żeliwnej.
- Centryczne mocowanie uzyskiwane przez zastosowanie śruby pociągowej z lewym i prawym gwintem.
- Obrotowa podstawa z podziałką 360°.
- Wymienne rowkowane wkładki szczękowe, hartowane indukcyjnie i szlifowane.
- Możliwość stosowania zamiennych wkładek szczękowych:
- wkładki szczękowe gładkie 200 mm
- wkładki szczękowe z rowkami 200 mm
- wkładki szczękowe pryzmowe ze stopniem 200 mm
- Niezastąpione przy struganiu i frezowaniu kształtów, form, szczelin, różnego typu rowków w przedmiotach obrabianych, wymagających centrycznego mocowania.
- Wyposażenie: korba, wpusty ustalające.

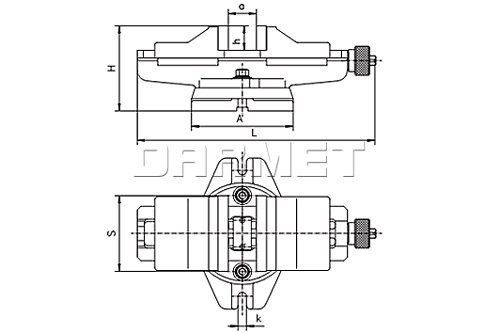

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 200 mm |
| A | 286 mm |
| H | 185 mm |
| L | 591 mm |
| a | 160 mm |
| h | 63 mm |
| k | 18 mm |
| Max. siła mocowania | 5500 daN |
| Waga | 59,0 kg |
| Rozstaw śrub | 333 mm |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
