Opis produktu
Właściwości i zastosowanie:

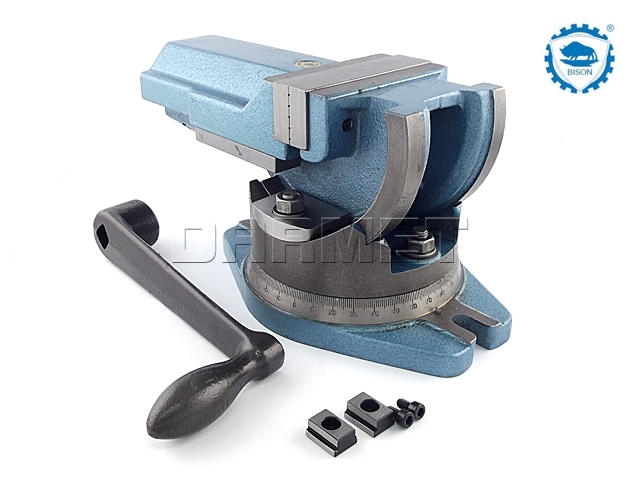

- W imadle kołyskowym mocować można półfabrykaty pod kątem do płaszczyzny poziomej.
- Imadło cechuje lekka konstrukcja żeliwna.
- Możliwość stosowania zamiennych wkładek szczękowych:
- Korpus stanowi ochronę śruby pociągowej przed wiórami i zanieczyszczeniami.

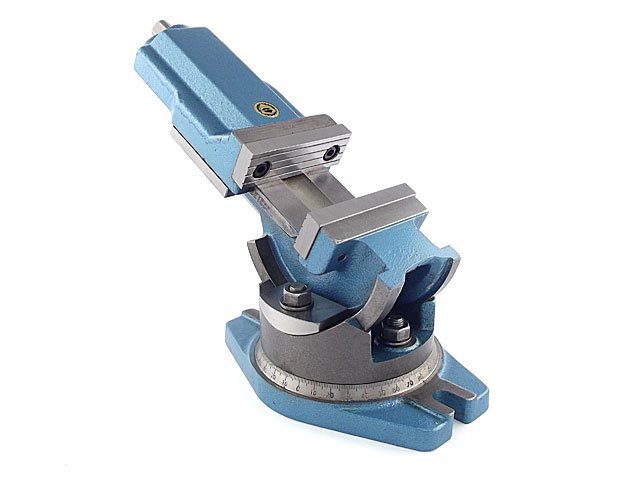

- Imadło pochylić wokół osi poziomej o kąt 90°.
- Możliwość blokowania ustawionego pochylenia.
- Imadło wyposażone w obrotnicę z podziałką 360°.
- Wymienne rowkowane wkładki szczękowe, hartowane indukcyjnie i szlifowane.
- Łożysko oporowe zastosowane w mechanizmie mocującym zwiększa jego sprawność.
- Idealne przy pracy na frezarkach, wiertarkach i i strugarkach.

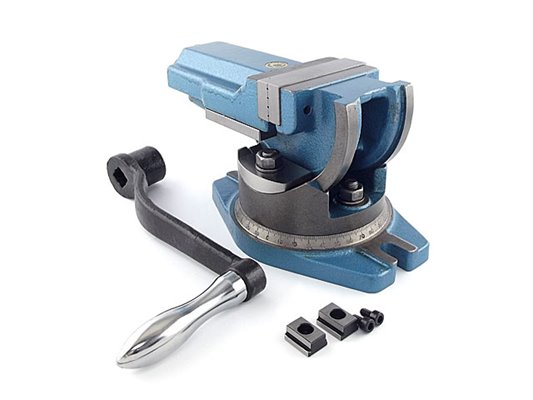

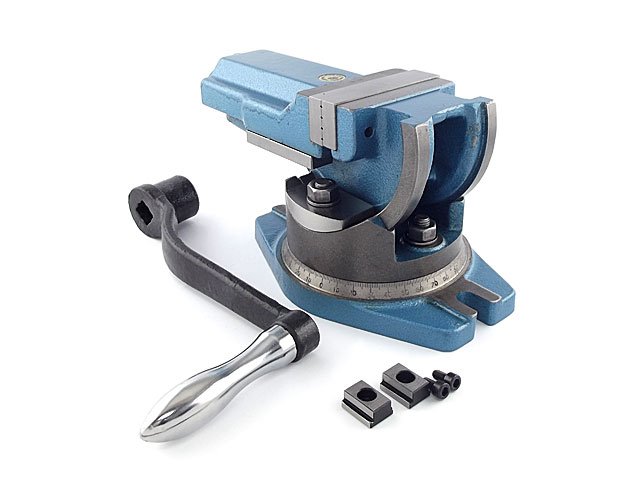

- W skład wyposażenia wchodzi korba i wpusty ustalające.
- Sprawdź zamiennik imadło uchylne FQU125 firmy Darmet.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 125 mm |
| A | 168 mm |
| H | 169 mm |
| L | 437 mm |
| L1 | 208 mm |
| a | 100 mm |
| h | 40 mm |
| k | 14 mm |
| Max. siła mocowania | 3500 daN |
| Waga | 20,0 kg |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
