Opis produktu
Właściwości i zastosowanie:
- Imadło podwójne: konstrukcja z dwiema prostymi szczękami ruchomymi umożliwia stabilne mocowanie dwóch detali, również o różnych wymiarach.
- Śruba rzymska: jedna śruba o dwukierunkowym działaniu obsługuje obie szczęki ruchome, umożliwiając wygodne dopasowanie ich położenia do mocowanych elementów.
- Niezależne dopasowanie szczęk: szczęki nie muszą przesuwać się jednocześnie, dzięki czemu imadło pozwala na mocowanie elementów o różnych rozmiarach.
- Stabilne mocowanie: solidna konstrukcja oraz precyzyjne prowadzenie szczęk zapewniają pewne utrzymanie obrabianych detali podczas pracy.
- Wytrzymały korpus: wykonanie z wysokowytrzymałego żeliwa sferoidalnego zapewnia dużą sztywność oraz odporność na odkształcenia.
- Utwardzone powierzchnie robocze: prowadnice i elementy szczęk poddano obróbce cieplnej do twardości powyżej HRC 45, zwiększając ich odporność na zużycie i pomagając zachować dokładność imadła.
- Łatwe usuwanie wiórów: boczny rowek ułatwia oczyszczanie wnętrza imadła z wiórów i zanieczyszczeń, co sprzyja prawidłowej pracy mechanizmu śrubowego.
- Zastosowanie w obróbce: przeznaczone do precyzyjnego mocowania detali na frezarkach, obrabiarkach CNC, centrach obróbczych oraz innych pionowych i poziomych obrabiarkach skrawających.

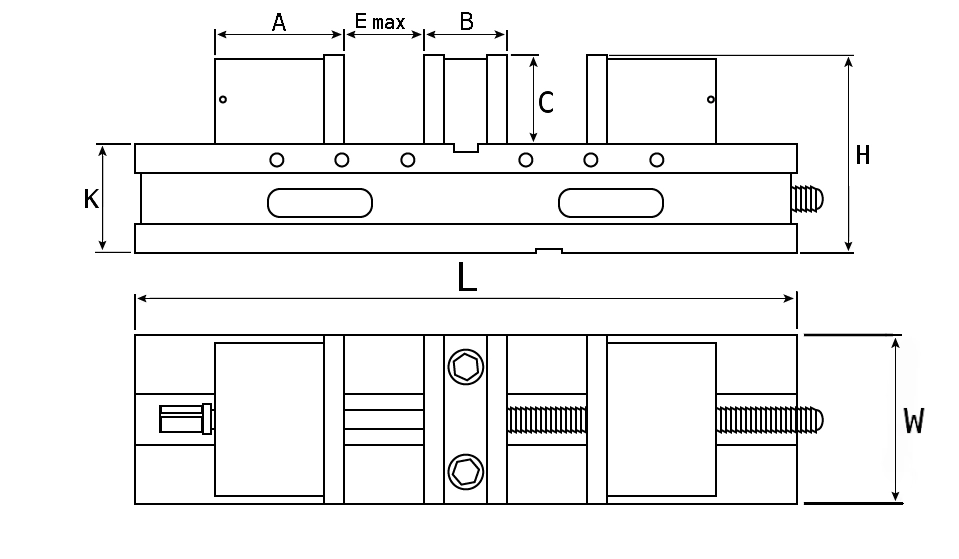

Dane techniczne
| Parametr | Wartość |
|---|---|
| K | 105 mm |
| A | 99 mm |
| Emax | 130 mm |
| B | 61 mm |
| C | 59 mm |
| H | 163 mm |
| L | 510 mm |
| W | 160 daN |
| Waga | 53 kg |
