Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

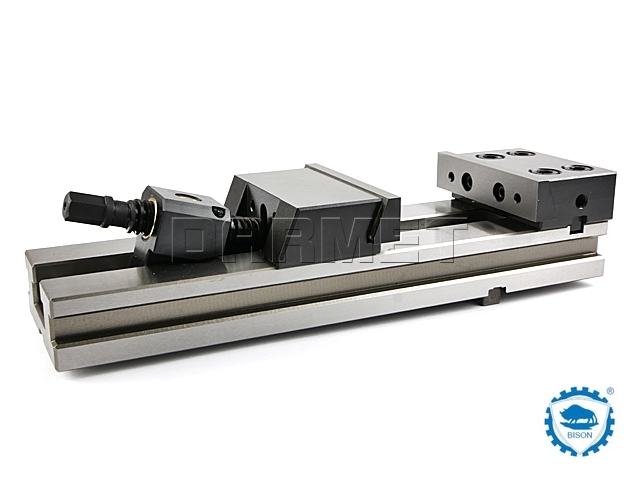

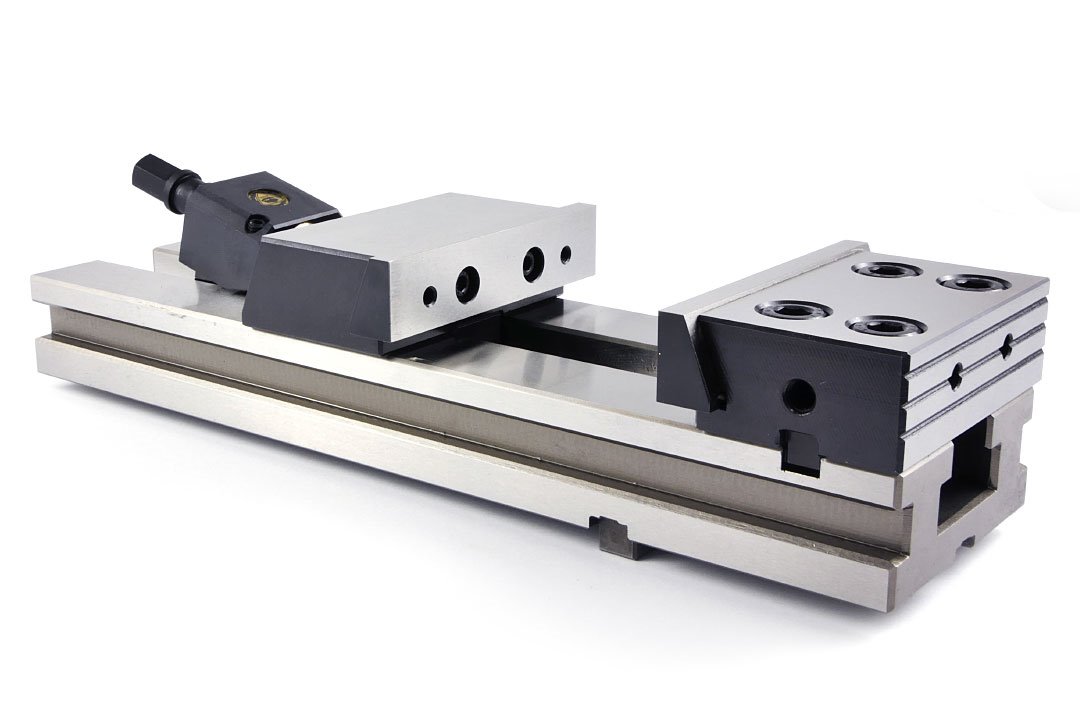

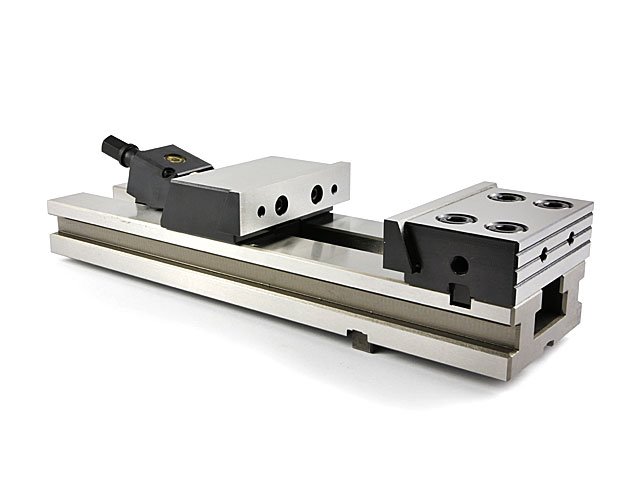

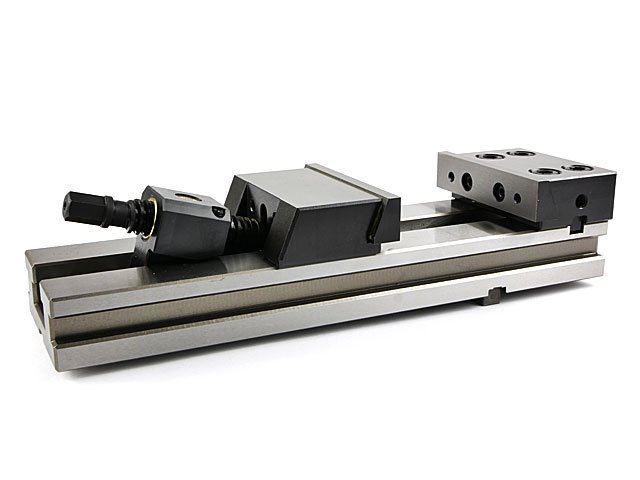

- Imad艂o precyzyjne stalowe z systemem Pull Down, kt贸ry zapobiega unoszeniu si臋 przedmiotu podczas zaciskania szcz臋k imad艂a.
- Wysoka powtarzalno艣膰 pozycjonowania przedmiot贸w mocowanych.
- Szcz臋ka sta艂a odwracalna.
- Szcz臋ka ruchoma szybko przestawna, samonastawna (p艂ywaj膮ca).
- Mo偶liwo艣膰 stosowania zamiennych wk艂adek szcz臋kowych:
- wk艂adki szcz臋kowe g艂adkie komplet 125 mm
- wk艂adki szcz臋kowe ze stopniem komplet 125 mm
- wk艂adki szcz臋kowe pryzmowe komplet 125 mm
- wk艂adki szcz臋kowe z naci臋ciami komplet 125 mm
- Mo偶liwo艣膰 stosowania zamiennych wk艂adek szcz臋kowych.
- Mo偶liwo艣膰 ustawienia imad艂a na podstawie obrotowej.
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespo艂ach, na paletach i pojedynczo.
- Wyposa偶enie standardowe: klucz, wpusty ustalaj膮ce, 艂apy imad艂a, p艂ytka prowadz膮ca wahliwa.
- Sprawd藕 zamiennik imad艂a precyzyjnego Darmet FPZB 125/150.
- Instrukcja obs艂ugi imad艂a Bison 6620.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| S | 125 | mm |
| A | 105 | mm |
| B-0,02 | 42 | mm |
| C | 15 | mm |
| H | 82 | mm |
| L max. | 406 | mm |
| L1 | 335 | mm |
| L2 | 68,00 | mm |
| L3 | 18,00 | mm |
| a | 165 | mm |
| h | 40 | mm |
| k M6 | 12 | mm |
| Max. si艂a mocowania | 3000 | daN |
| Waga | 15,71 | kg |
Dost臋pno艣ci s膮 informacyjne na podstawie danych z firmy Bison-Bial i mog膮 r贸偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
