Opis produktu
Właściwości i zastosowanie:

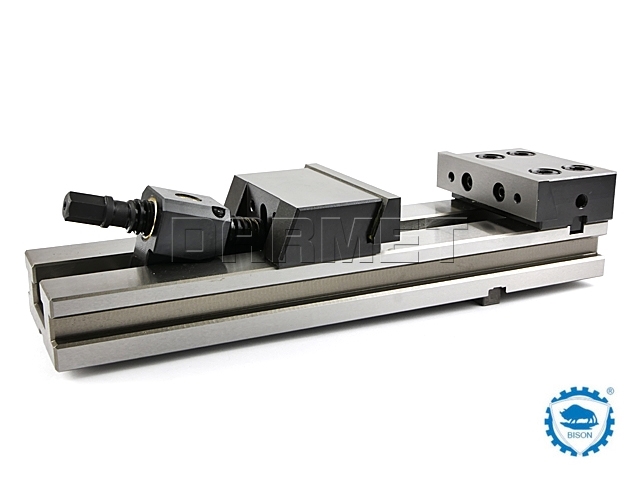

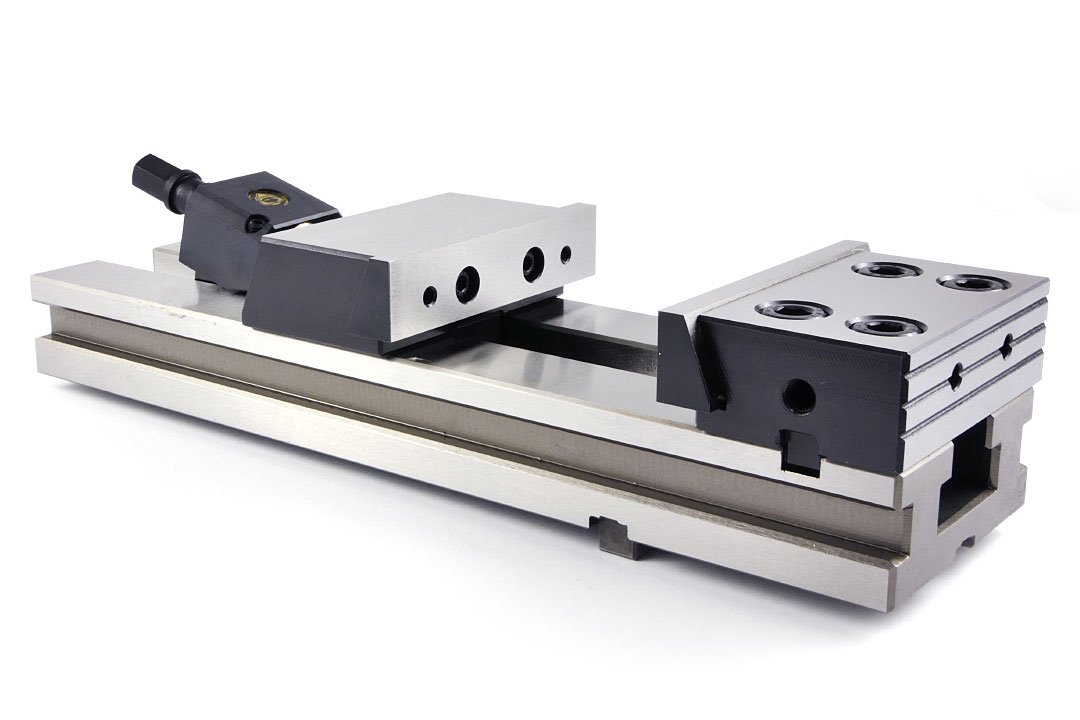

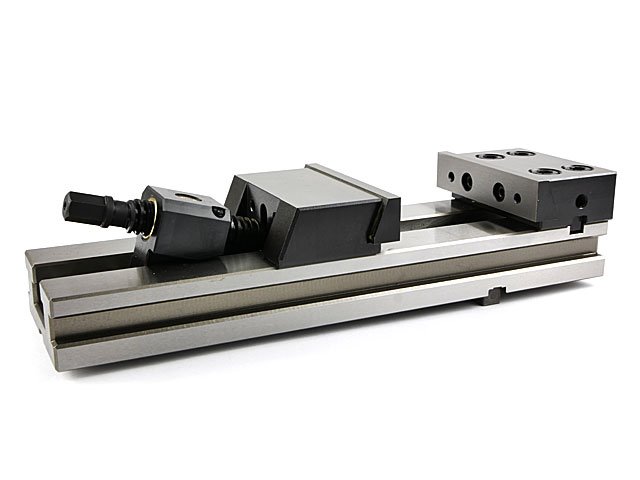

- Imadło precyzyjne stalowe z systemem Pull Down, który zapobiega unoszeniu się przedmiotu podczas zaciskania szczęk imadła.
- Wysoka powtarzalność pozycjonowania przedmiotów mocowanych.
- Szczęka stała odwracalna.
- Szczęka ruchoma szybko przestawna, samonastawna (pływająca).
- Możliwość stosowania zamiennych wkładek szczękowych:
- Możliwość stosowania zamiennych wkładek szczękowych.
- Możliwość ustawienia imadła na podstawie obrotowej.
- Wykonane z wysokogatunkowej stali stopowej, stabilizowane i hartowane.
- Przeznaczone do precyzyjnych prac frezarskich i szlifierskich, ma szerokie zastosowanie do obrabiarek CNC i standardowych, do pracy w zespołach, na paletach i pojedynczo.
- Wyposażenie standardowe: klucz, wpusty ustalające, łapy imadła, płytka prowadząca wahliwa.
- Sprawdź zamiennik imadła precyzyjnego Darmet FPZB 150/200.
- Instrukcja obsługi imadła Bison 6620.
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
S | 150 | mm |
A | 140 | mm |
B-0,02 | 52 | mm |
C | 18 | mm |
H | 102 | mm |
L max. | 515 | mm |
L1 | 425 | mm |
L2 | 87,29 | mm |
L3 | 21,20 | mm |
a | 210 | mm |
h | 50 | mm |
k M6 | 18 | mm |
Max. siła mocowania | 4100 | daN |
Waga | 31,95 | kg |
