Opis produktu
Właściwości i zastosowanie

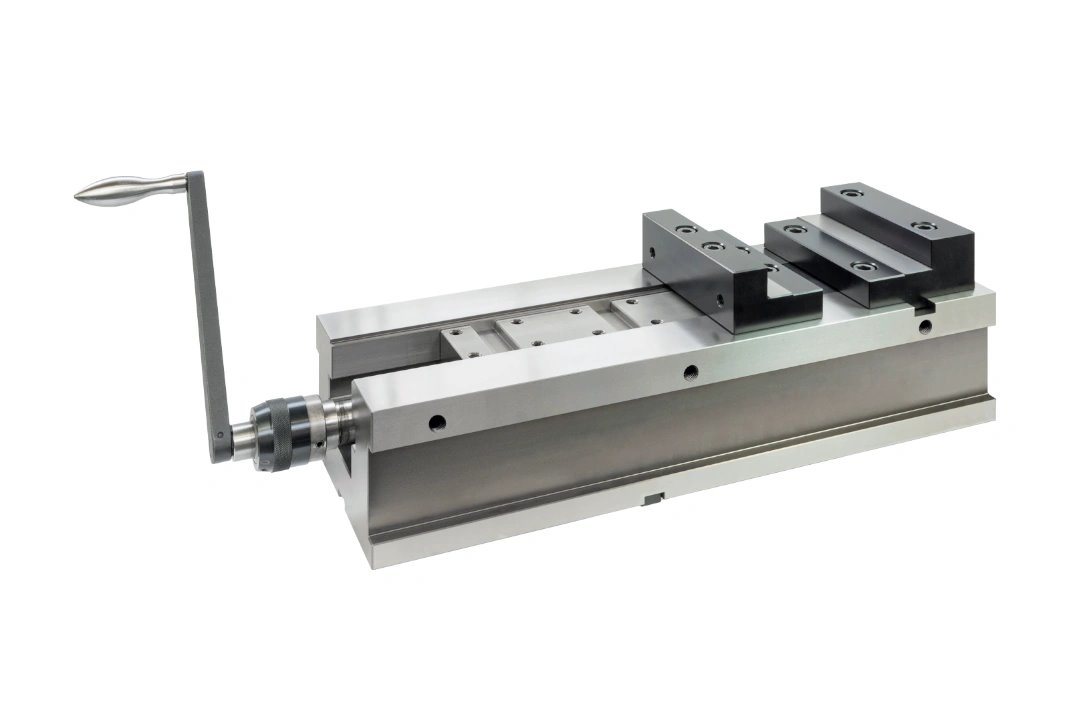

- Precyzyjne imadło maszynowe kompaktowe przeznaczone do prac frezarskich i szlifierskich na obrabiarkach CNC oraz konwencjonalnych.
- Zwarta konstrukcja o wysokiej sztywności zapewnia stabilne mocowanie detali oraz wysoką dokładność obróbki.
- Wielostopniowy system wzmocnienia siły zacisku umożliwia dostosowanie siły mocowania do wymagań procesu.
- Wysoka powtarzalność pozycjonowania pozwala na dokładne i powtarzalne mocowanie obrabianych elementów.
- Odwracalna szczęka stała i ruchoma zwiększa elastyczność zastosowań oraz zakres mocowania.
- Przystosowane do stosowania wymiennych wkładek szczękowych.
- Korpus oraz szczęki wykonane z wysokogatunkowej stali stopowej, hartowane do twardości 58–62 HRC, zapewniają wysoką odporność na zużycie.
- Możliwość pracy w pozycji pionowej bez konieczności stosowania dodatkowej palety.
- Konstrukcja umożliwia montaż imadła również na bocznych powierzchniach korpusu.
- Przystosowane do pracy pojedynczo, w zespołach imadeł oraz na systemach paletowych.
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6830-160-540-464 |
| Nr produktu | 326830031200 |
| S | 160 mm |
| L | 540 mm |
| H | 115 mm |
| A | 162 mm |
| B | 621 mm |
| C | 2x110 mm |
| a | 0-333 mm |
| a1 | 131-464 mm |
| b | 50 mm |
| c | 25 mm |
| M | M12 |
| e | 25 mm |
| f | 75 nn |
| g | 110 mm |
| h | 19,6 mm |
| i | 100 mm |
| j | 16 mm |
| k | 197 mm |
| m | 70 mm |
| Siła zacisku ±15% Pozycja 1 | 20 kN |
| Siła zacisku ±15% Pozycja 2 | 40 kN |
| Siła zacisku ±15% Pozycja 3 | 60 kN |
| Siła zacisku ±15% Pozycja 4 | - |
| Waga | 75,9 kg |
Wyposażenie standardowe:
- Klucz
- Wpusty ustalające
- Łapy imadła
