Opis produktu
Właściwości i zastosowanie

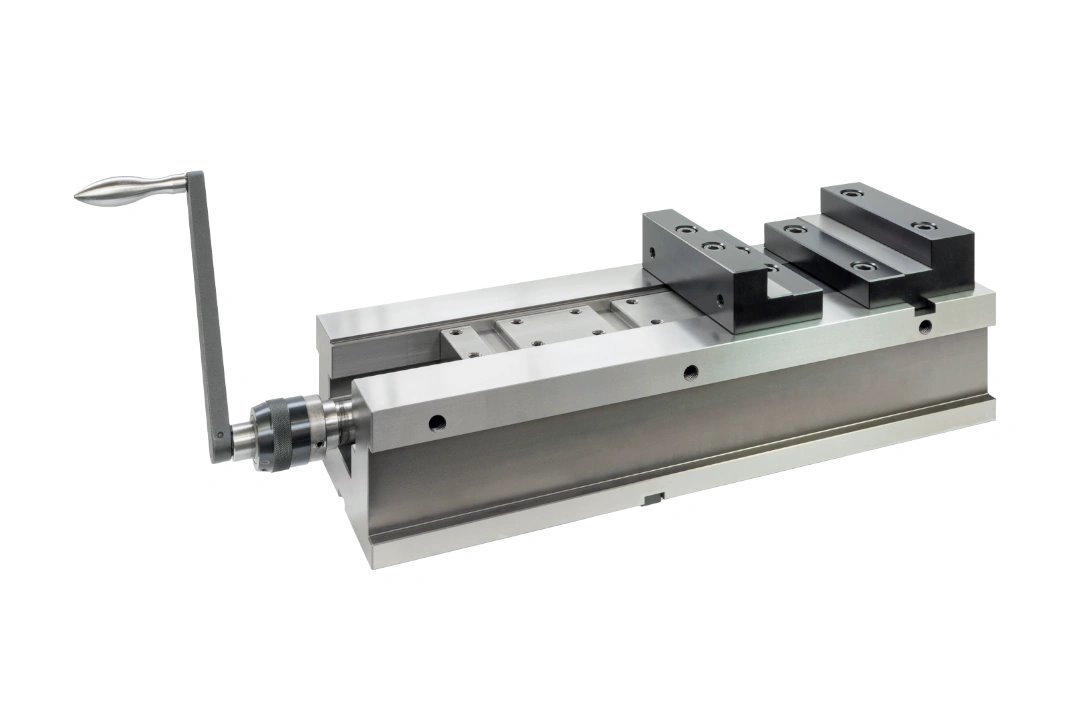

- Precyzyjne imadło maszynowe kompaktowe przeznaczone do prac frezarskich i szlifierskich na obrabiarkach CNC oraz konwencjonalnych.
- Zwarta konstrukcja o wysokiej sztywności zapewnia stabilne mocowanie detali oraz wysoką dokładność obróbki.
- Wielostopniowy system wzmocnienia siły zacisku umożliwia dostosowanie siły mocowania do wymagań procesu.
- Wysoka powtarzalność pozycjonowania pozwala na dokładne i powtarzalne mocowanie obrabianych elementów.
- Odwracalna szczęka stała i ruchoma zwiększa elastyczność zastosowań oraz zakres mocowania.
- Wersja LZ wyposażona jest fabrycznie w wymienne listwy zębate, zapewniające pewniejsze mocowanie obrabianych detali.
- Po wymianie szczęk górnych na wersję standardową imadło może pracować jak standardowy model serii 6830.
- Korpus oraz szczęki wykonane z wysokogatunkowej stali stopowej, hartowane do twardości 58–62 HRC, zapewniają wysoką odporność na zużycie.
- Możliwość pracy w pozycji pionowej bez konieczności stosowania dodatkowej palety.
- Konstrukcja umożliwia montaż imadła również na bocznych powierzchniach korpusu.
- Przystosowane do pracy pojedynczo, w zespołach imadeł oraz na systemach paletowych.

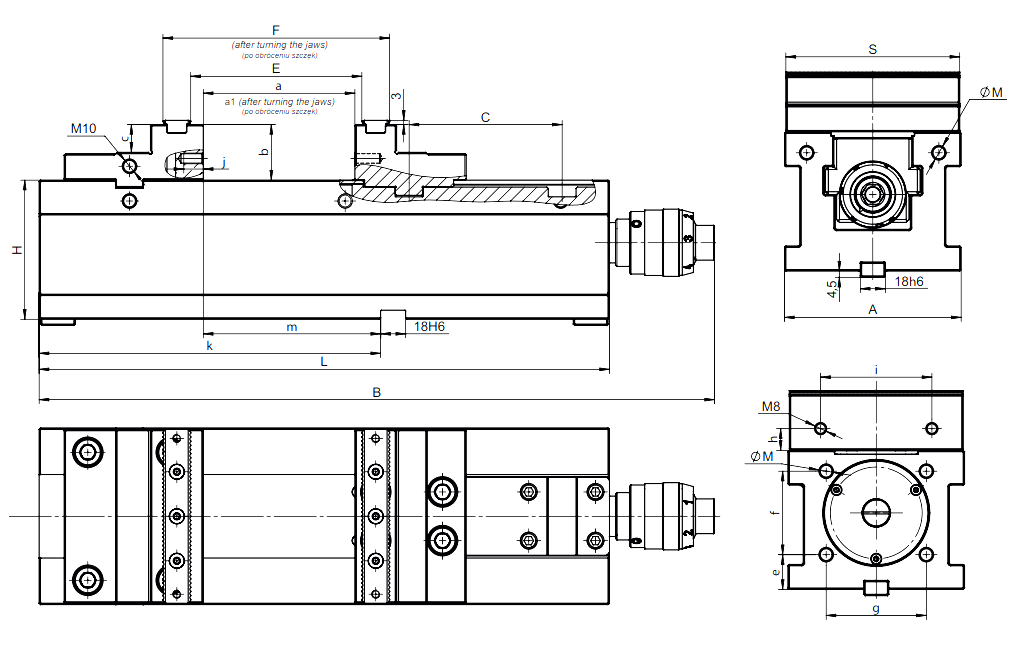

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 6830-125-410-336 LZ |
| Nr produktu | 356000001000 |
| S | 125 mm |
| L | 410 mm |
| H | 100 mm |
| A | 127 mm |
| B | 486 mm |
| C | 110 mm |
| E | 14-223 mm |
| F | 138-352 mm |
| a | 0-220 mm |
| a1 | 116-336 mm |
| b | 40 mm |
| c | 20 mm |
| M | M10 |
| e | 25 mm |
| f | 60 nn |
| g | 72 mm |
| h | 15,6 mm |
| i | 80 mm |
| j | 14 mm |
| k | 245,5 mm |
| m | 127,5 mm |
| Siła zacisku | 40 kN |
| Waga | 40 kg |
Wyposażenie standardowe:
- Klucz
- Wpusty ustalające
- Łapy imadła
