Opis produktu
Właściwości i zastosowanie:

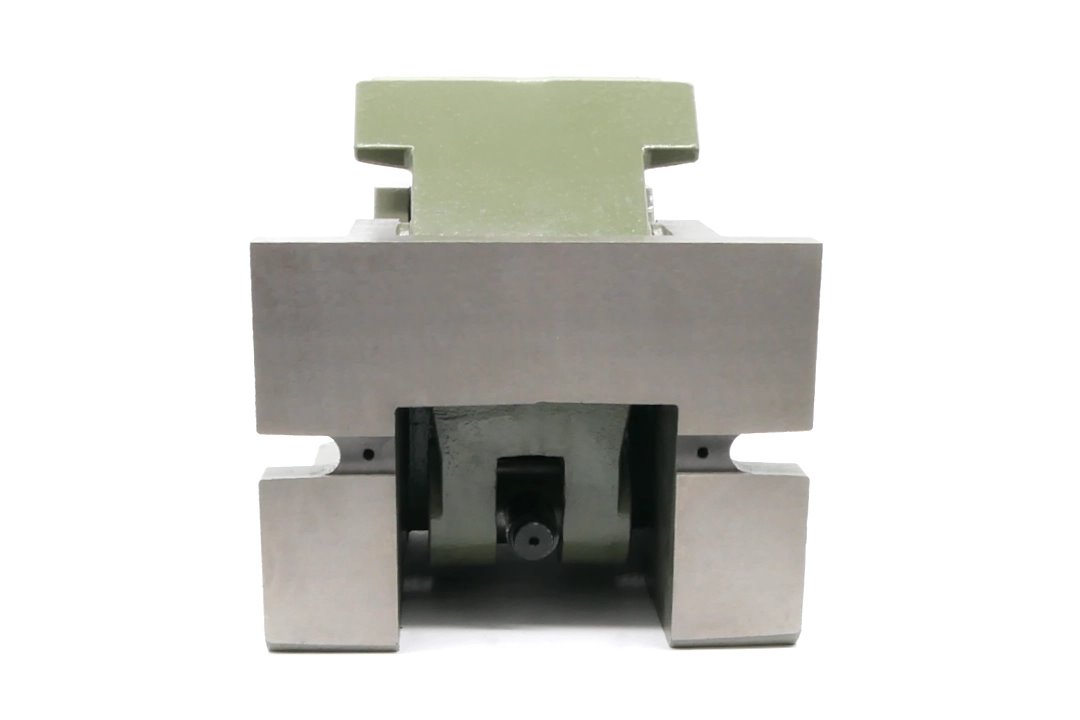

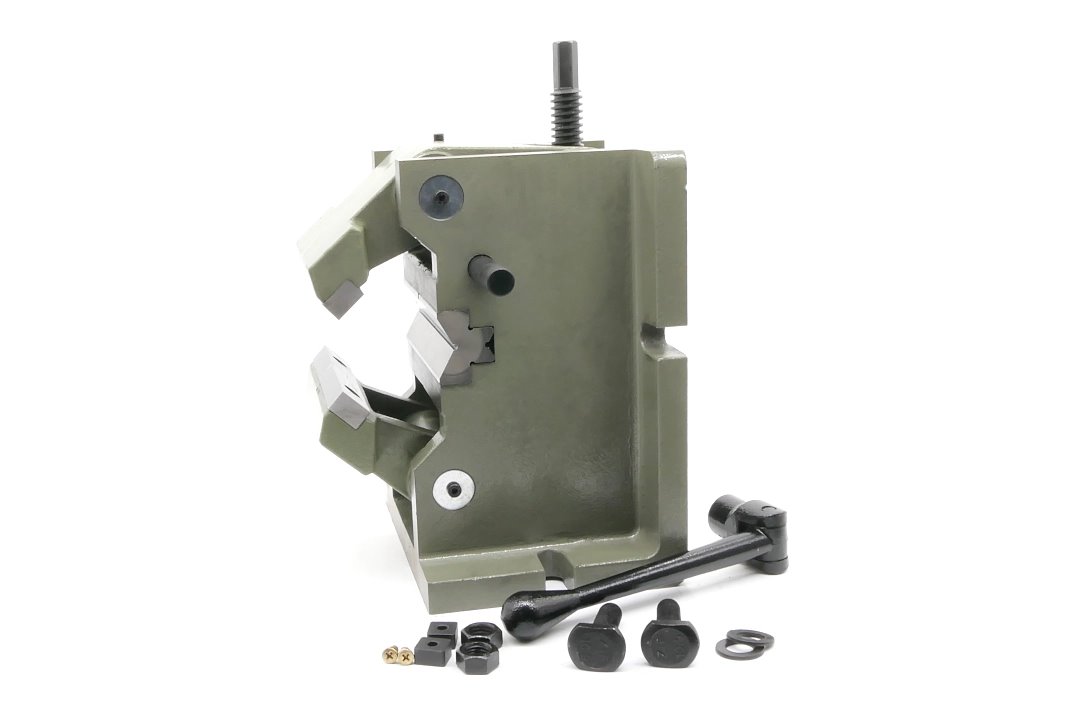

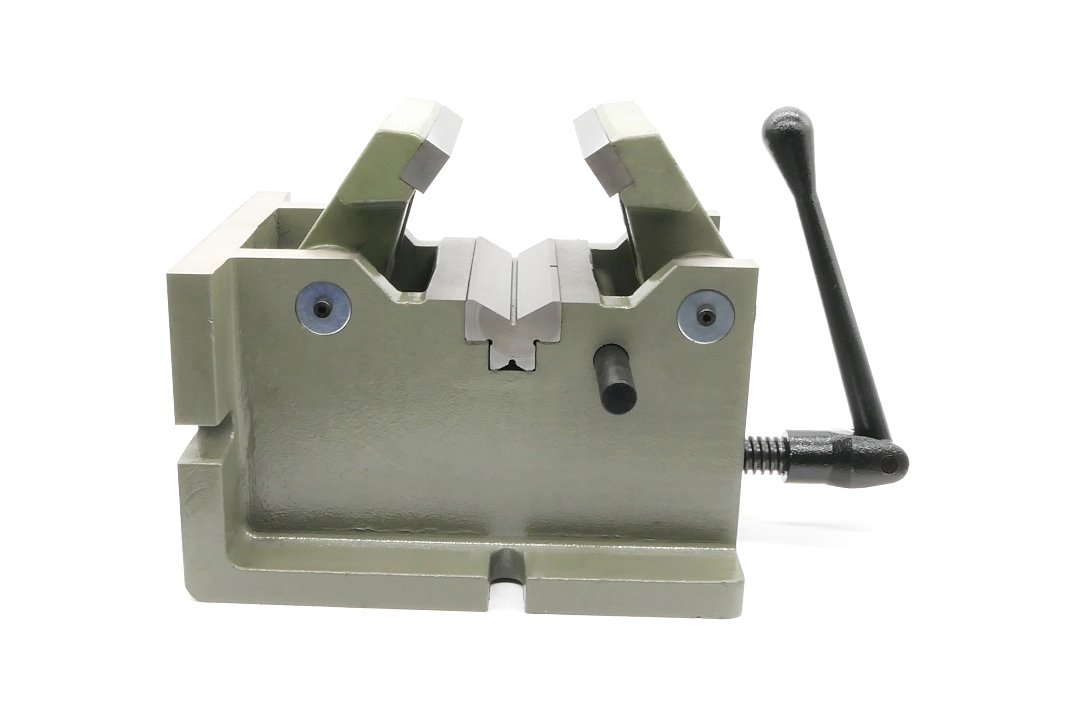

- Imadło maszynowe do rur i wałków o średnicy od 10 do 105 mm.
- W zależności od średnicy wałka pryzmę dwustronną ustawia się jedną lub drugą stroną w celu podparcia przedmiotu.
- Imadło może pracować w pozycji pionowej lub poziomej.
- Ustawiak osadzony na trzpieniu służy do ustalenia położenia wałka w imadle odpowiednio do wymaganego wymiaru wzdłużnego
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Szerokość szczęk | 160 mm |
| Minimalna średnica zacisku | Ø10 mm |
| Maksymalna średnica zacisku | Ø105 mm |
| Szerokość rowka wpustowego | 17 mm |
| Średnica śruby mocującej | M 16 |
| Wymiary | 400 x 200 x 210 mm |
| Waga | 46 kg |
Parametry dokładności:
| Parametr | Wartość |
|---|---|
| Pasowanie szczęki ruchomej z listwą zaciskową | 0,05 mm |
| Równoległość listwy zaciskowej względem podstawy ustawnej | 0,05 mm |
| Równoległość wpustu ustalającego względem podstawy ustawnej | 0,05 mm |
| Prostopadłość dwóch powierzchni ustalających | α < 90° 0,05 |
Czy wiesz, że ...?
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
Pierwsze żeliwne imadło zostało stworzone w Anglii w 1830 roku. Łatwo było uformować płynne żelazo w dowolnej formie. Podczas odlewania w korpusie często pojawiały się puste przestrzenie lub kieszenie powietrzne. W rezultacie konstrukcja była krucha i porowata i wskutek tego imadła często pękały pod wpływem naprężeń.
