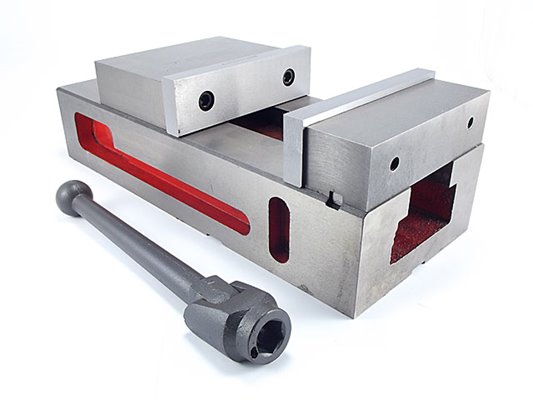

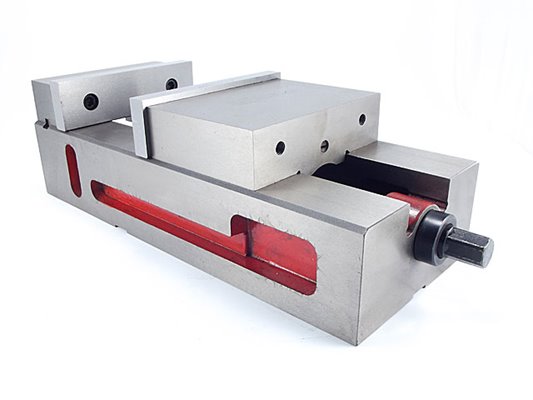

Imadło maszynowe stałe 160 mm z dociskiem szczęki | poziomo - pionowe - FPQ 160/140
| Korpus | żeliwny |
| Szerokość szczęki | 160 mm |
| Typ imadła | stałe |
| Model | FPQ |
Opis produktu
Właściwości i zastosowanie:
- Imadło wykonane z materiałów wysokojakościowych: podstawa - żeliwo o wysokiej jakości, twardość ok. 40 HRC, wkładki szczękowe stalowe o twardości ok. 48 - 52 HRC.
- Konstrukcja szczęki ruchomej zapewnia dodatkowe przyciśnięcie półwyrobu do łoża imadła.
- Do zamocowania imadła na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących.

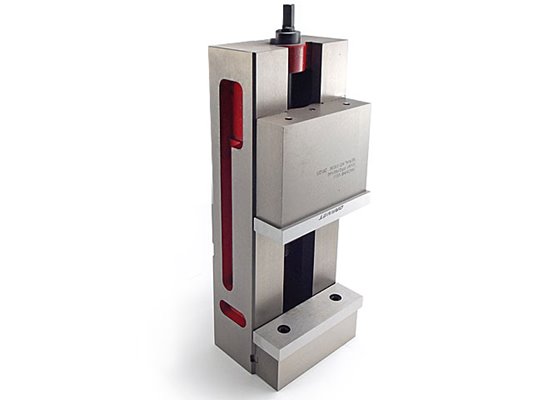

- Imadło może pracować w pozycji pionowej oraz bocznej dzięki węższym wkładkom szczękowym od korpusu imadła.
- Wkładki szczękowe przestawne, mogą być ustawiane po obu stronach szczęk.
- Stosowane są podczas prac na szlifierkach, frezarkach, roztaczarkach, elektroerozyjnych obrabiarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających.
- W celu zamocowania przedmiotu obrabianego powyżej korpusu imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych.
- Precyzyjnego ustalenia pozycji imadła na stole z rowkami T-eowymi dokonuje się przy pomocy szlifowanych wpustów.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 160 mm |
| H | 116 mm |
| H1 | 82,5 mm |
| h | 45 mm |
| L | 389 mm |
| L1 | 444,5 mm |
| a | 140 mm |
| D1 | 18 mm |
| D2 | 18 mm |
| Waga | 33 kg |
Sposób dociskania szczęki ruchomej:
Możliwe sposoby montażu wkładek szczękowych:
Przykładowy sposób wykorzystania kilku imadeł razem:
Jak dobrać odpowiednie kamienie pod urządzenia i stoły robocze:
