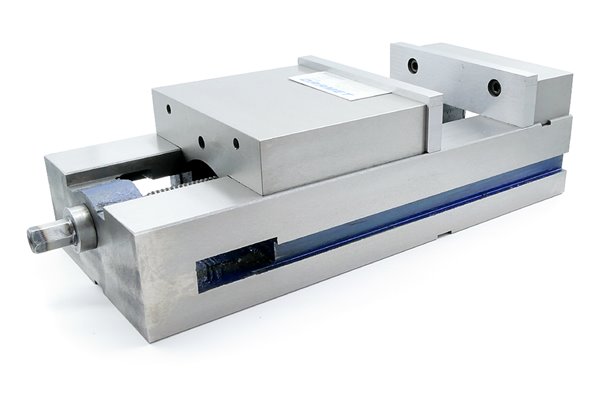

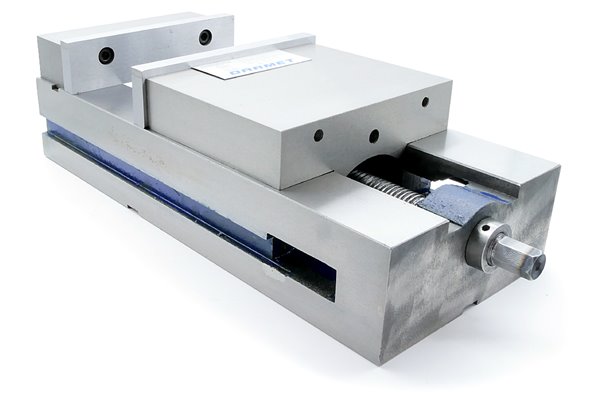

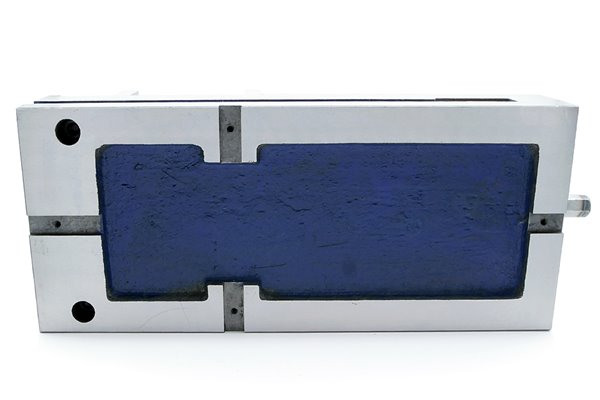

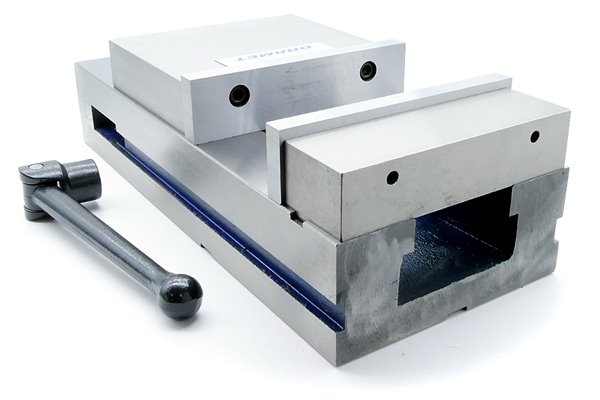

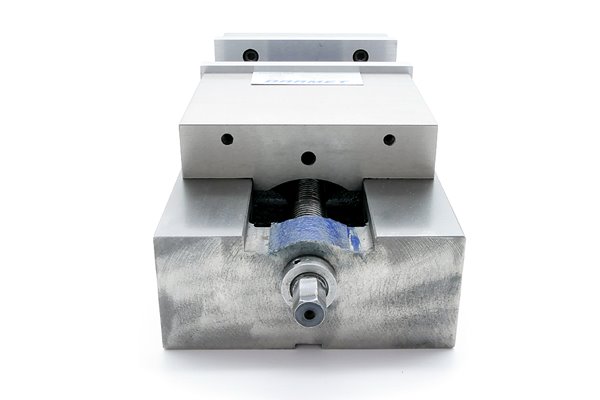

Imadło maszynowe stałe 200 mm z dociskiem szczęki | poziomo - pionowe - FPQ200/190
| Korpus | żeliwny |
| Szerokość szczęki | 200 mm |
| Typ imadła | stałe |
| Model | FPQ |
Opis produktu
Właściwości i zastosowanie:
- Imadło wykonane z materiałów wysokojakościowych: podstawa - żeliwo o wysokiej jakości, twardość ok. 40 HRC, stałe i ruchome szczęki stalowe o twardości ok. 48 - 52 HRC
- Konstrukcja szczęki ruchomej zapewnia dodatkowe przyciśnięcie półwyrobu do łoża imadła
- Do zamocowania imadła na stole obróbczym można użyć uniwersalnego zestawu elementów mocujących
- Imadło może pracować w pozycji pionowej oraz bocznej dzięki węższym wkładkom szczękowym od korpusu imadła
- Wkładki szczękowe przestawne, mogą być ustawiane po obu stronach szczęk
- Stosowane są podczas prac na szlifierkach, frezarkach, roztaczarkach, elektroerozyjnych obrabiarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających
- W celu zamocowania przedmiotu obrabianego powyżej korpusu imadła zastosuj podkładki równoległe zbliżone długością do szerokości wkładek szczękowych
- Precyzyjnego ustalenia pozycji imadła na stole z rowkami T-eowymi dokonuje się przy pomocy szlifowanych wpustów
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 200 | mm |
| H | 136 | mm |
| H1 | 86 | mm |
| h | 50 | mm |
| L | 455 | mm |
| a | 190 | mm |
| D1 | 18 | mm |
| D2 | 18 | mm |
| Waga | 47 | kg |
Sposób dociskania szczęki ruchomej:
Możliwe sposoby montażu wkładek szczękowych:
Przykładowy sposób wykorzystania kilku imadeł razem:
