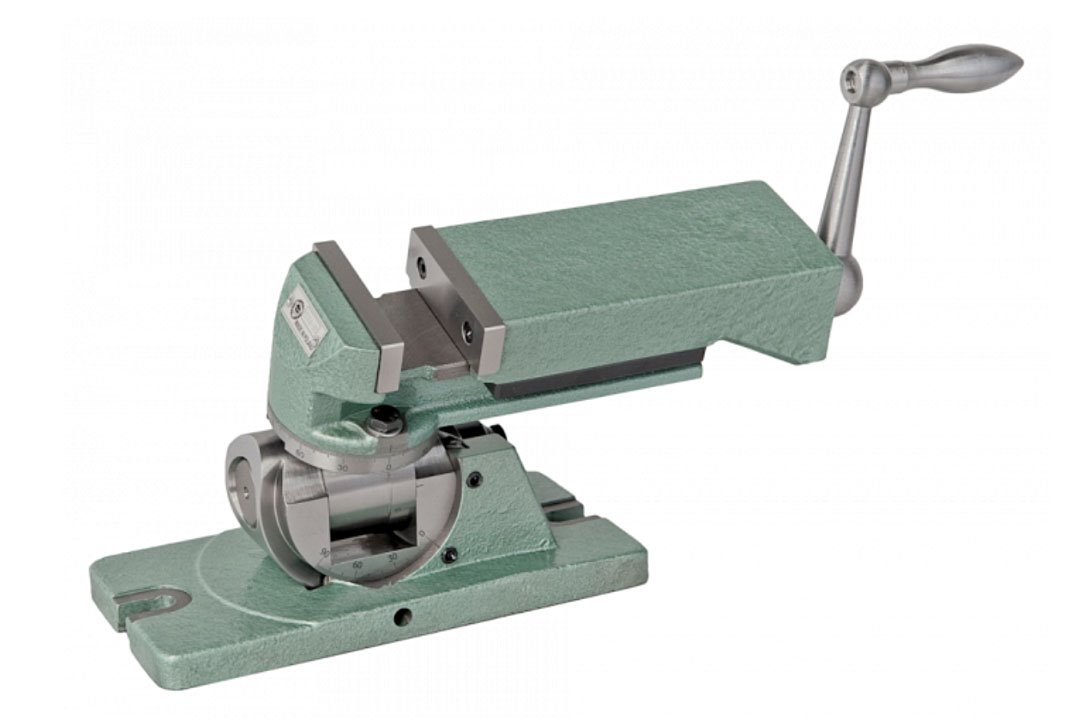

Opis produktu
Właściwości i zastosowanie:
- Umożliwia obróbkę w jednym zamocowaniu kilku powierzchni nierównoległych do siebie
- Po dokładnym ustawieniu szczęk, równolegle do podstawy imadło można używać jako zwykłe imadło maszynowe
- Wykonane z wysokiej jakości odlewów żeliwnych
- Obrót dookoła osi Y i 360°
- Możliwość pochylenia o 90° w dwóch kierunkach wokół osi X
- Możliwość pochylenia o 90° z poziomu do pionu wokół osi Z
- Dokładność do 30' w każdej z trzech osi
- Przeznaczone do szlifowania powierzchni pochylonych w jednej lub kilku płaszczyznach w stosunku do bazy, do nawiercania i wiercenia otworów na takich powierzchniach oraz do precyzyjnego frezowania, któremu towarzyszą małe opory skrawania
- Wyposażenie: korba, wpusty ustalające

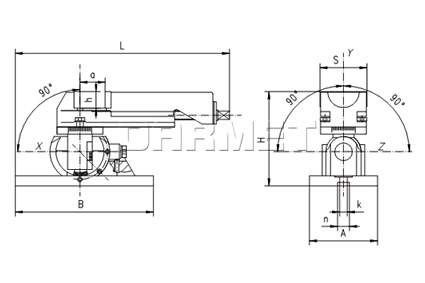

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 80 | mm |
| A | 116 | mm |
| B | 235 | mm |
| H | 160 | mm |
| L min. | 321,5 | mm |
| L max. | 384,5 | mm |
| a | 63 | mm |
| h | 25 | mm |
| k | 13 | mm |
| N (H7) | 20 | mm |
| Waga | 12,2 | kg |
Dostępności są informacyjne na podstawie danych z firmy Bison-Bial i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
