Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Imad艂o pneumatyczne zasilane spr臋偶onym powietrzem, nadaje si臋 do produkcji masowej i do centr贸w obr贸bczych, frezarek, wiertarek i maszyn specjalnego przeznaczenia.
- Oszcz臋dza czas, poprawia wydajno艣膰 produkcji.
- Pr臋dko艣膰 cyklu 1,5 s
- Skok zacisku do 8 mm
- Regulowany w zakresie 0-4000 kg/cm虏
- Imad艂o mo偶e pracowa膰 w pozycji poziomej lub pionowej.

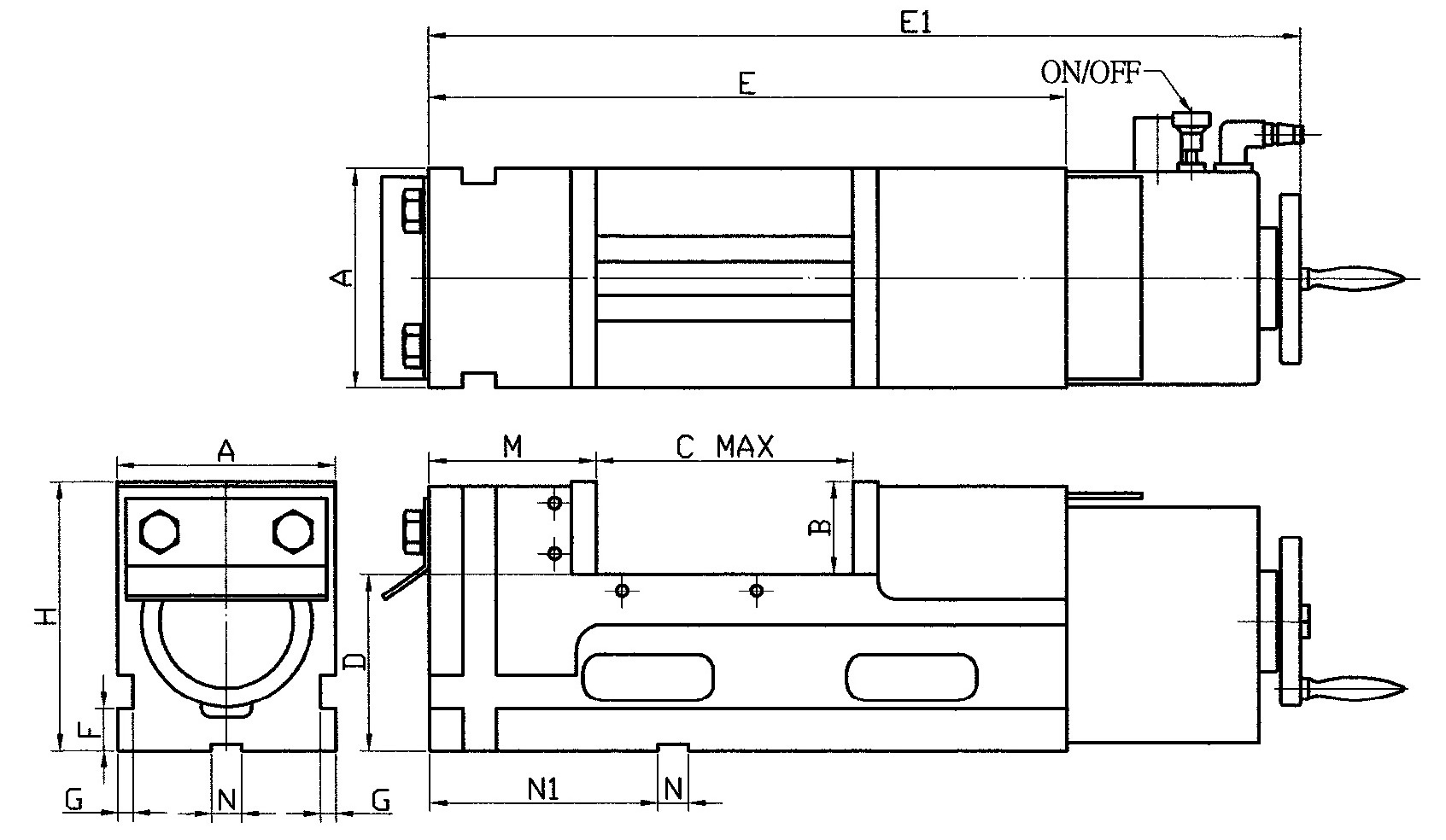

Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| A | 160 mm |
| B | 58 mm |
| CMAX | 250 mm |
| D | 105 mm |
| E | 490 mm |
| L | 630 mm |
| F | 25 mm |
| G | 9 mm |
| H | 163 mm |
| M | 100 mm |
| N | 18 mm |
| N1 | 136 mm |
| Si艂a zaciskowa | 6000 daN |
| Waga | 57 kg |
Zasada dzia艂ania imad艂a pneumatycznego

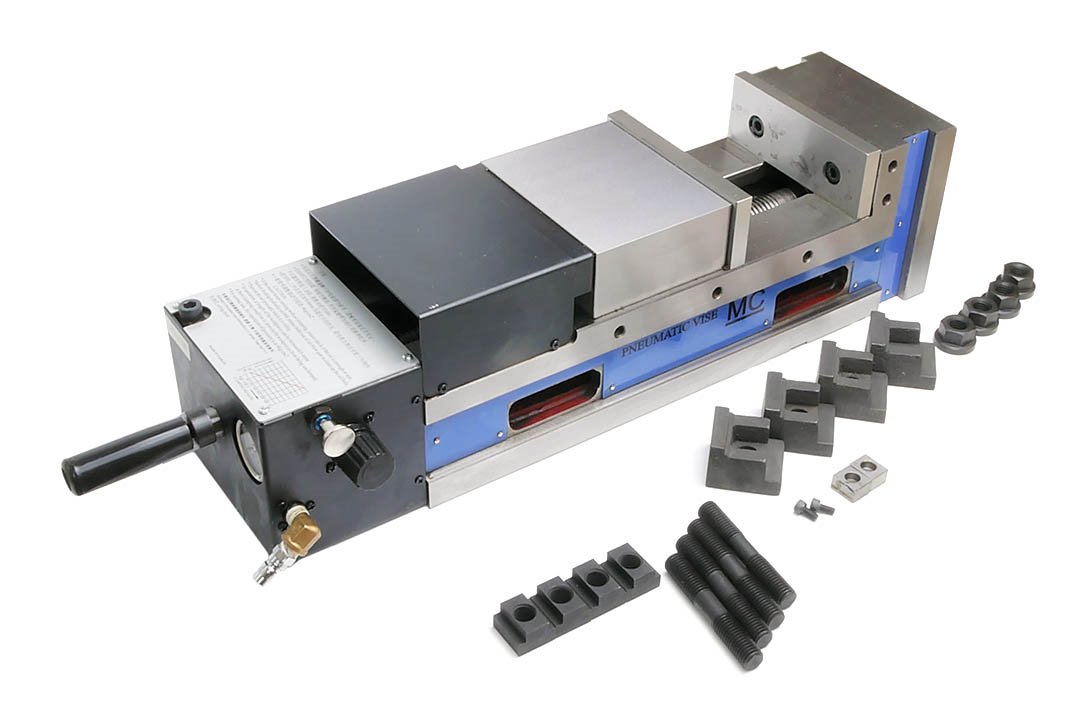

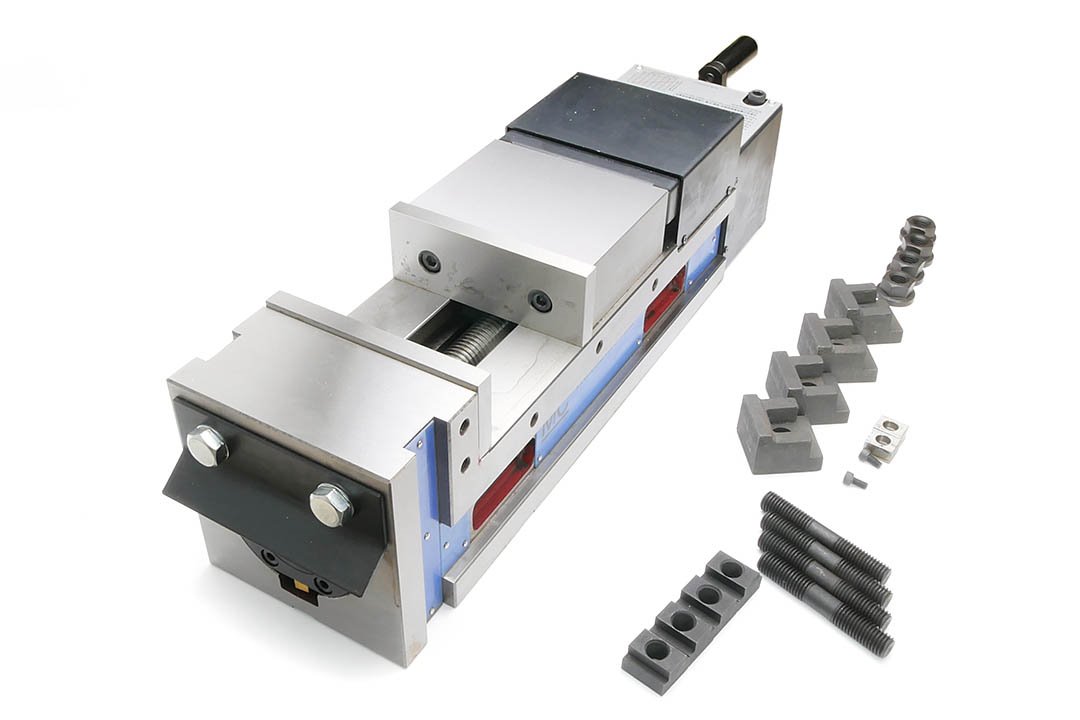

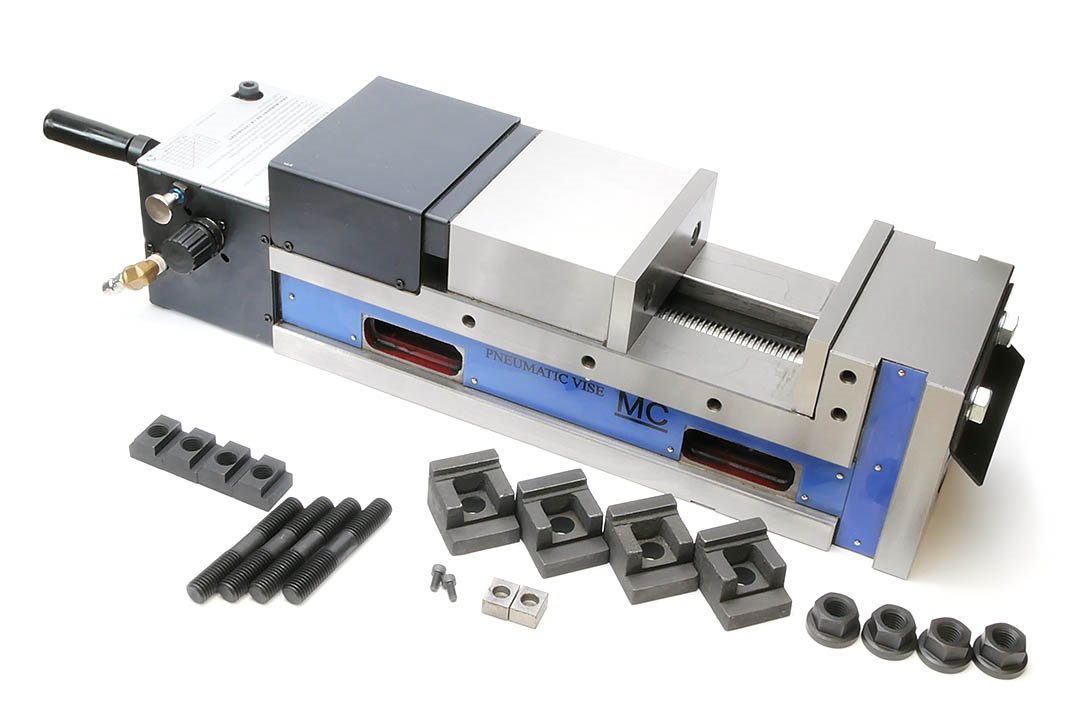

Wyposa偶enie:
- imad艂o
- 艂apy mocuj膮ce: 4 szt.
- 艣ruby dwustronne: 4 szt.
- kamienie ustalaj膮ce ze 艣rubami: 2 szt.
- nakr臋tki T-owe: 4 szt
- nakr臋tki ko艂nierzowe: 4 szt.
Instrukcje obs艂ugi
