Opis produktu
Właściwości i zastosowanie:

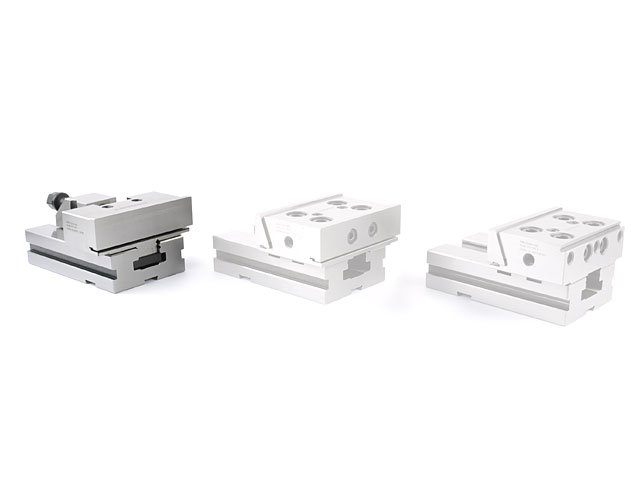

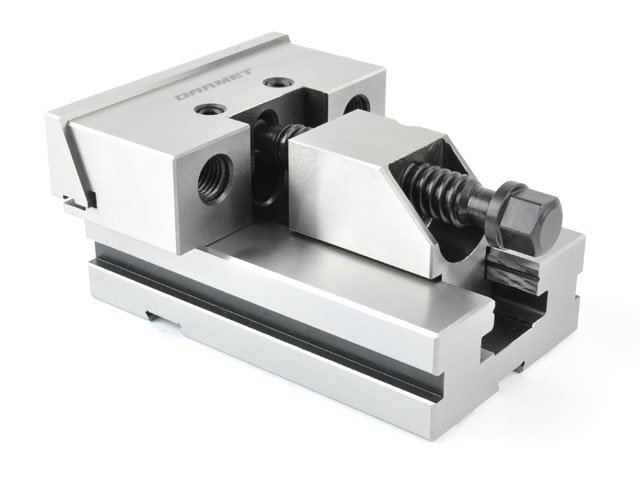

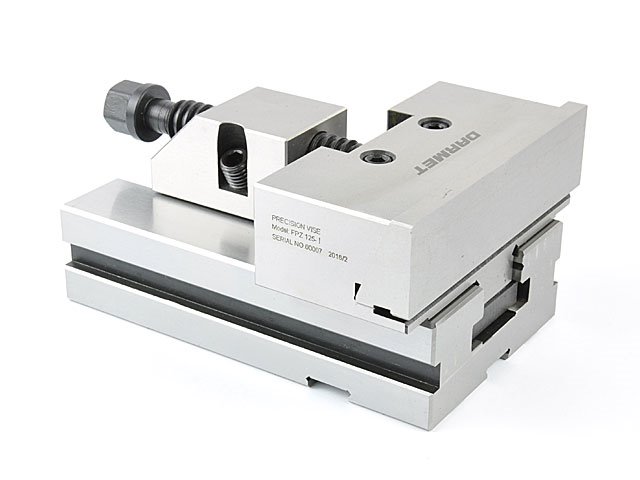

- Moduł nr 1 imadła precyzyjnego modułowego FPZ 150 wyposażony w szczękę ruchomą.
- Imadło maszynowe stalowe precyzyjne modułowe FPZ stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających.
- Wykonane z wysokojakościowej stali stopowej.
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01mm, co pozwala stosować kilka imadeł razem.
- Idealne rozwiązanie dla różnorodnego zastosowania.
- Alternatywa dla pojedynczych lub podwójnych imadeł.

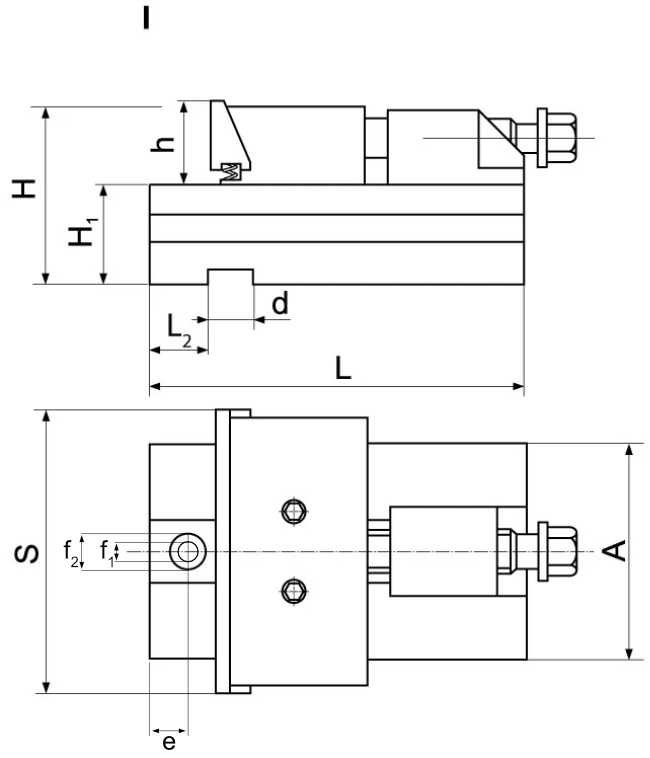

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 150 mm |
| h | 50 mm |
| L | 230 mm |
| H | 98 mm |
| A | 125 mm |
| H1 | 50±0,01 mm |
| L1 | 90 mm |
| L2 | - |
| d | 16 mm |
| Waga | 14 kg |
Możliwe sposoby montażu:
Parametry dokładności:
Wyposażenie:
- moduł imadła - 1 szt.
- łapa mocująca - 2 szt.
- klucz nasadowy - 1 szt.
- kamień ustalający - 2 szt.
Jak dobrać odpowiednie kamienie pod urządzenia i stoły robocze:
