Opis produktu
Właściwości i zastosowanie:

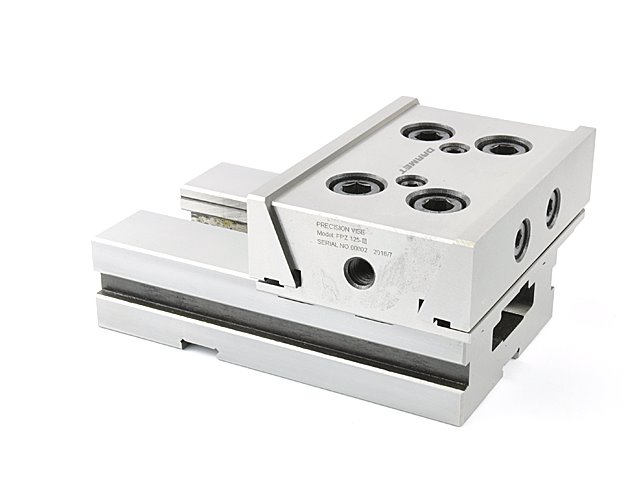

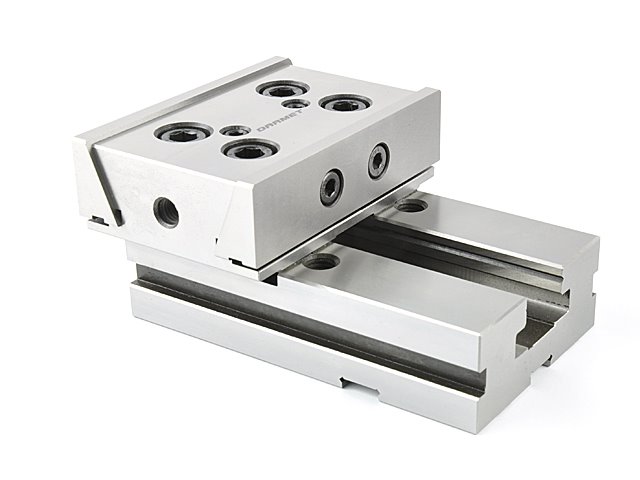

- Moduł nr 3 imadła precyzyjnego modułowego FPZ 100 ze szczęką stałą obustronną.
- Imadło maszynowe stalowe precyzyjne modułowe FPZ stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających.
- Wykonane z wysokojakościowej stali stopowej.
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01mm, co pozwala stosować kilka imadeł razem.
- Idealne rozwiązanie dla różnorodnego zastosowania.
- Alternatywa dla pojedynczych lub podwójnych imadeł.

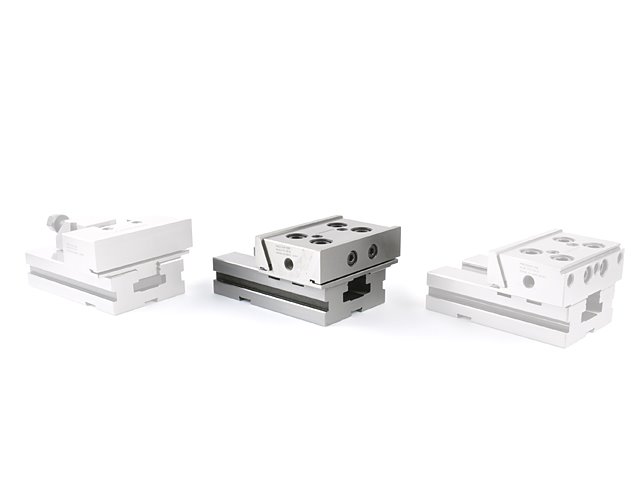

- Moduły sprzedawane oddzielnie.

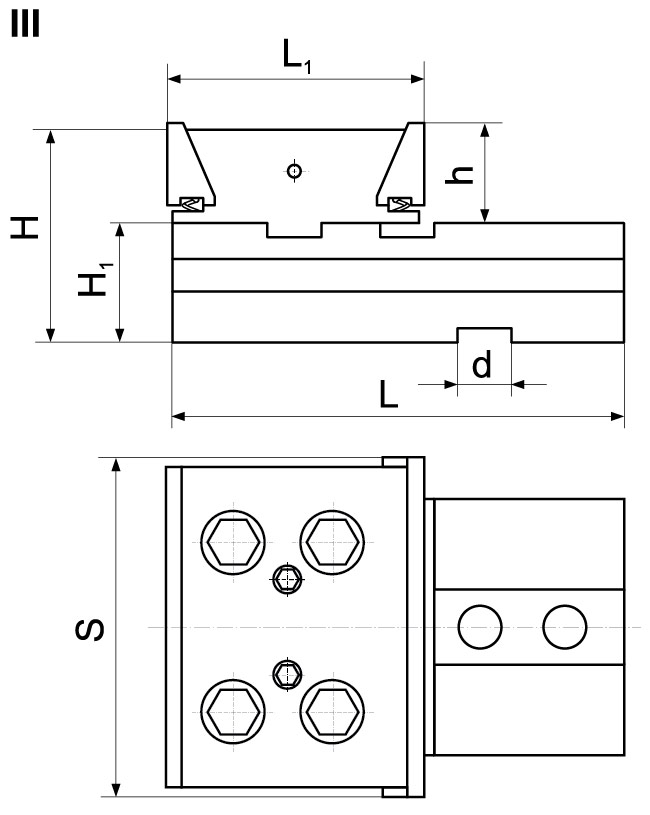

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 100 mm |
| h | 30 mm |
| L | 140 mm |
| H | 63 mm |
| A | 75 mm |
| H1 | 35±0,01 mm |
| d | 16 mm |
| Waga | 5,2 kg |

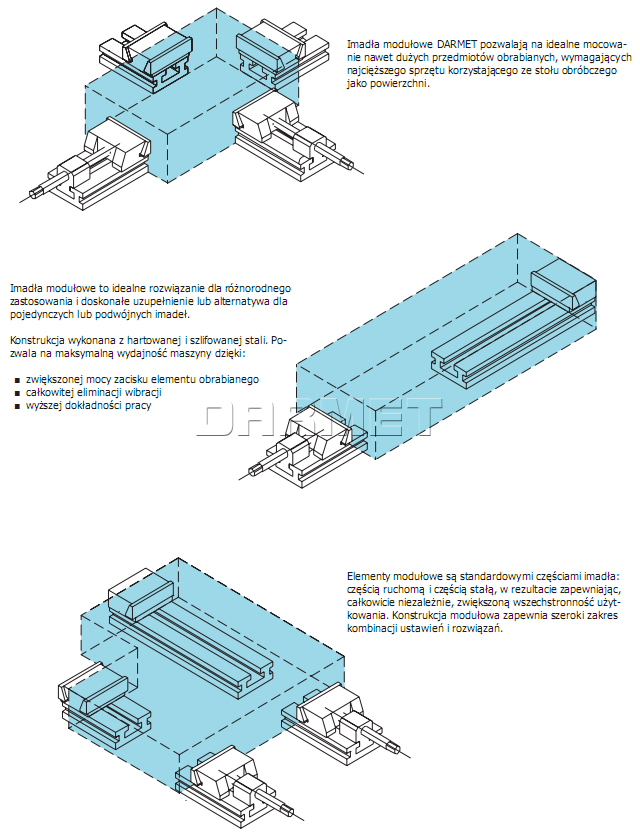

Możliwe sposoby montażu:

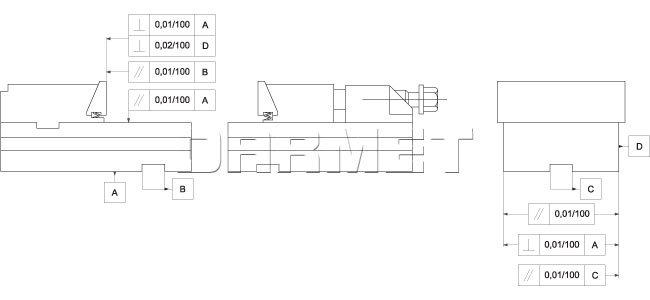

Parametry dokładności:
