Opis produktu
Właściwości i zastosowanie:

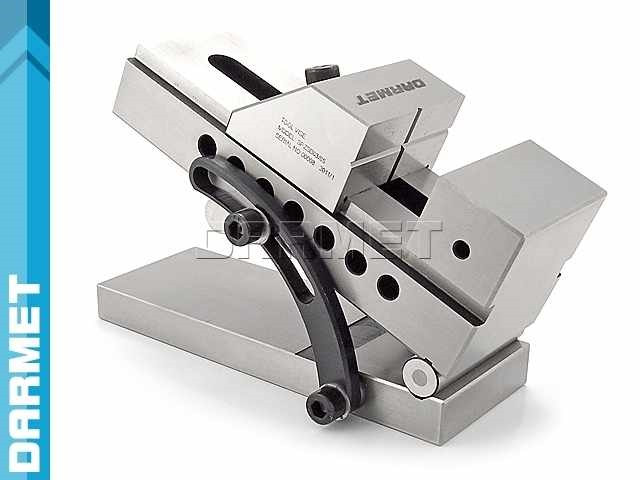

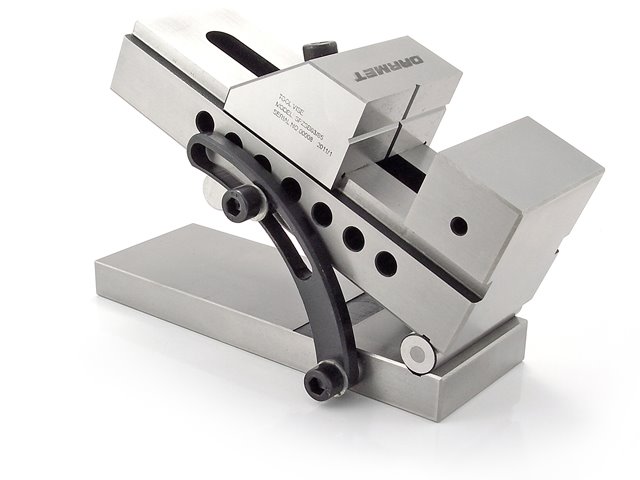

- Imadło precyzyjne sinusowe bezwrzecionowe SPZSB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy dokładnych pomiarach i sprawdzeniach
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58-62 HRC
- Kąt nachylenia: 0 - 45°
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 100 | mm |
| amax | 125 | mm |
| h | 45 | mm |
| H | 134,2 | mm |
| L | 245 | mm |
| l1 | 100±0,015 | mm |
| Średnica wałków | ø20h6 | mm |
| Waga | 16 | kg |
Parametry dokładności:
Przykład ustawienia kąta nachylenia:
| Dane: | Szukane: |
|
c = 100mm α = 45° sin45° = 0,7071 |
a = ? |
| Rozwiązanie: | |
|
sinα = a/c a = c*sinα a = 100*0,7071 a = 70,71[mm] |
|
Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.
