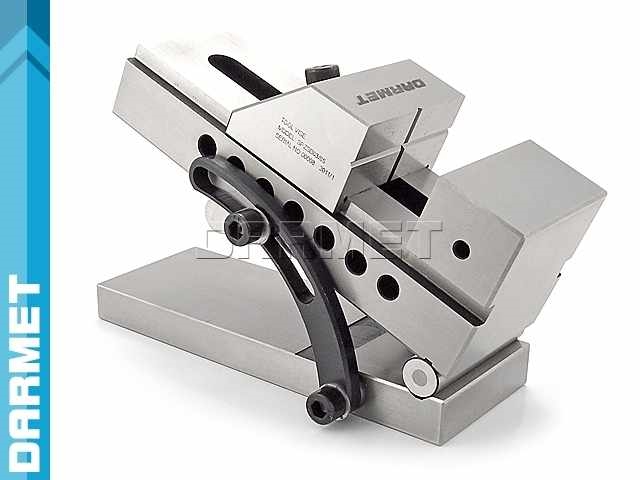

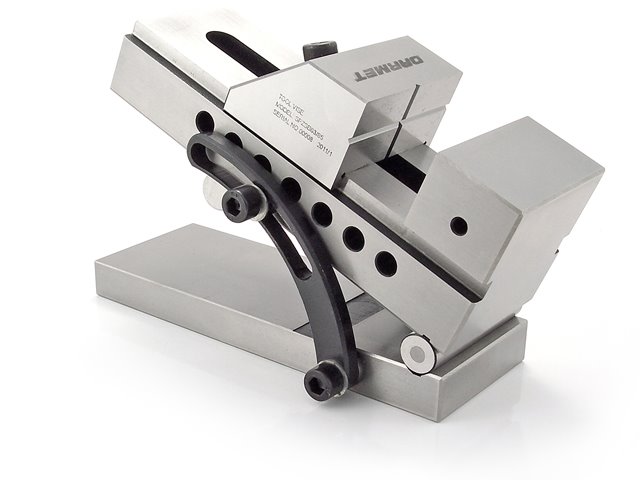

          Imadło precyzyjne sinusowe bezwrzecionowe szlifierskie 150mm - SPZSB 150/200

          (0) opinii
          DM_IM_SPZSB_150_200
          Producent: DARMET
          2926,17
          2379
          • Dostępny Kup do 12:00 a wyślemy jeszcze dziś!
          • Przewidywany czas wysyłki: 16 grudnia 2024
          • Najtańsza forma dostawy: Kurier (do 40 kg) - 104,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Imadło precyzyjne sinusowe bezwrzecionowe SPZSB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy dokładnych pomiarach i sprawdzeniach.
          • Wykonane z wysokojakościowej stali stopowej.
          • Twardość powierzchni roboczych 58-62 HRC.
          • Kąt nachylenia: 0 - 45°.

          Dane techniczne:

          IMADŁO PRECYZYJNE SINUSOWE 150MM, SPZSB150/200



          Parametr Wartość
          S 150 mm
          amax 200 mm
          h 50 mm
          H 150,9 mm
          L 330 mm
          l1 200±0,015 mm
          Średnica wałków ø20h6 mm



          Parametry dokładności:

          IMADŁO PRECYZYJNE SINUSOWE 125MM, SPZSB125/160

          Przykład ustawienia kąta nachylenia:

          Imadło precyzyjne sinusowe SPZSA



          Dane: Szukane:

          c = 100mm

          α = 45°

          sin45° = 0,7071

          a = ?
          Rozwiązanie:

          sinα = a/c

          a = c*sinα

          a = 100*0,7071

          a = 70,71[mm]

          Aby uzyskać kąt pochylenia 45° należy ułożyć stos płytek o wysokości 70,71 mm.



          Tabela wartości funkcji trygonometrycznej sinus dla kątów ostrych

          α sin α
          0
          0.0175
          0.0349
          0.0523
          0.0698
          0.0872
          0.1045
          0.1219
          0.1392
          0.1564
          10° 0.1736
          11° 0.1908
          12° 0.2079
          13° 0.225
          14° 0.2419
          15° 0.2588
          16° 0.2756
          17° 0.2924
          18° 0.309
          19° 0.3256
          20° 0.342
          21° 0.3584
          22° 0.3746
          23° 0.3907
          24° 0.4067
          25° 0.4226
          26° 0.4384
          27° 0.454
          28° 0.4695
          29° 0.4848
          30° 0.5
          31° 0.515
          32° 0.5299
          33° 0.5446
          34° 0.5592
          35° 0.5736
          36° 0.5878
          37° 0.6018
          38° 0.6157
          39° 0.6293
          40° 0.6428
          41° 0.6561
          42° 0.6691
          43° 0.682
          44° 0.6947
          45° 0.7071
          46° 0.7193
          47° 0.7314
          48° 0.7431
          49° 0.7547
          50° 0.766
          51° 0.7771
          52° 0.788
          53° 0.7986
          54° 0.809
          55° 0.8192
          56° 0.829
          57° 0.8387
          58° 0.848
          59° 0.8572
          60° 0.866
          61° 0.8746
          62° 0.8829
          63° 0.891
          64° 0.8988
          65° 0.9063
          66° 0.9135
          67° 0.9205
          68° 0.9272
          69° 0.9336
          70° 0.9397
          71° 0.9455
          72° 0.9511
          73° 0.9563
          74° 0.9613
          75° 0.9659
          76° 0.9703
          77° 0.9744
          78° 0.9781
          79° 0.9816
          80° 0.9848
          81° 0.9877
          82° 0.9903
          83° 0.9925
          84° 0.9945
          85° 0.9962
          86° 0.9976
          87° 0.9986
          88° 0.9994
          89° 0.9998
          90° 1





          Instrukcje obsługi


          Specyfikacja produktu

          Korpus stalowy
          Szerokość szczęki 150 mm
          Typ imadła uchylne
          Model SPZSB
          Producent: Zakład Obróbki Skrawaniem Darmet sp. z o. o.
          Adres: ul. Komunalna 4c, 15-197 Białystok
          Kraj pochodzenia: Polska
          Kontakt: +48 85 653 86 70, handel@darmet.com.pl
